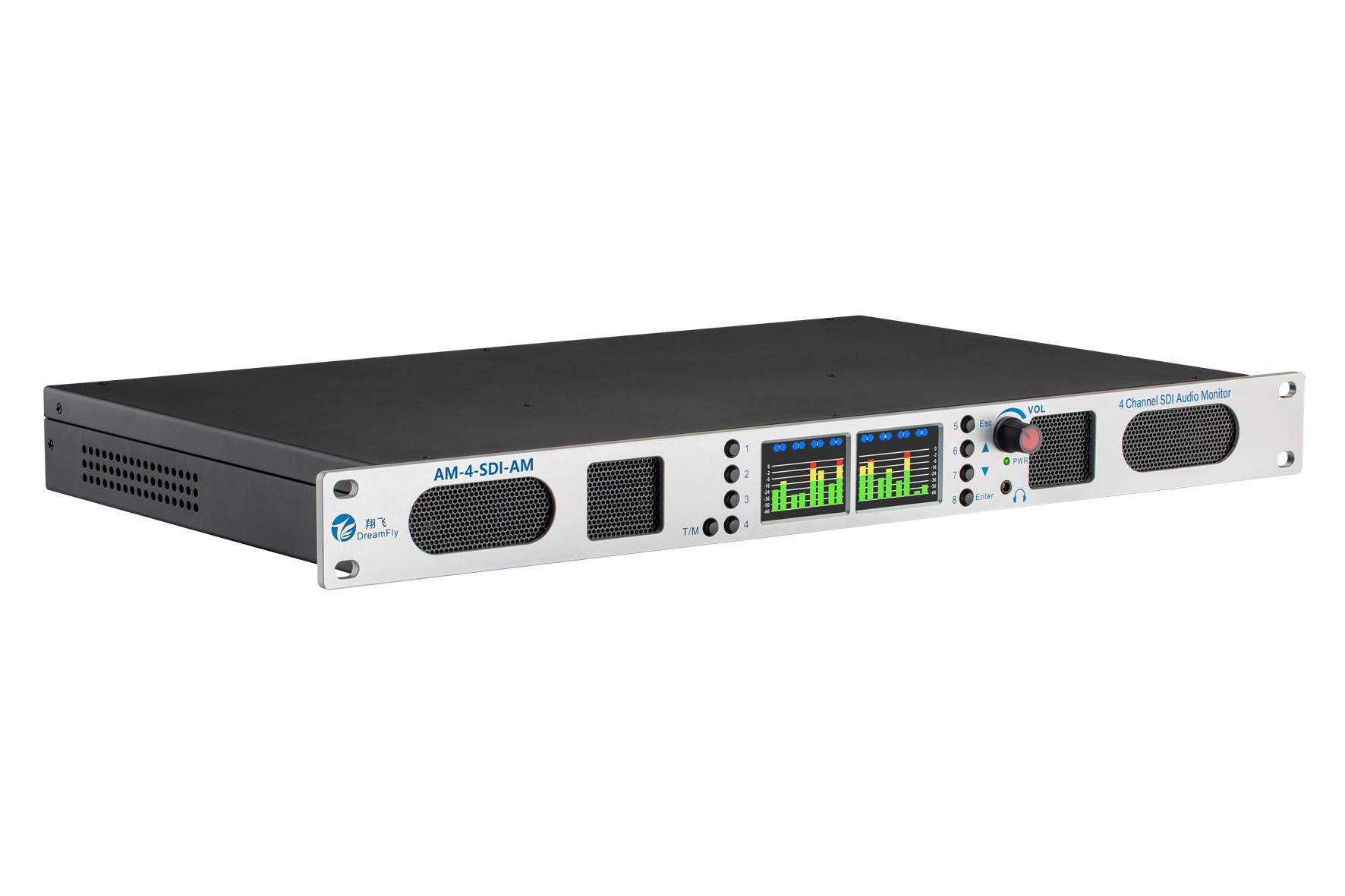

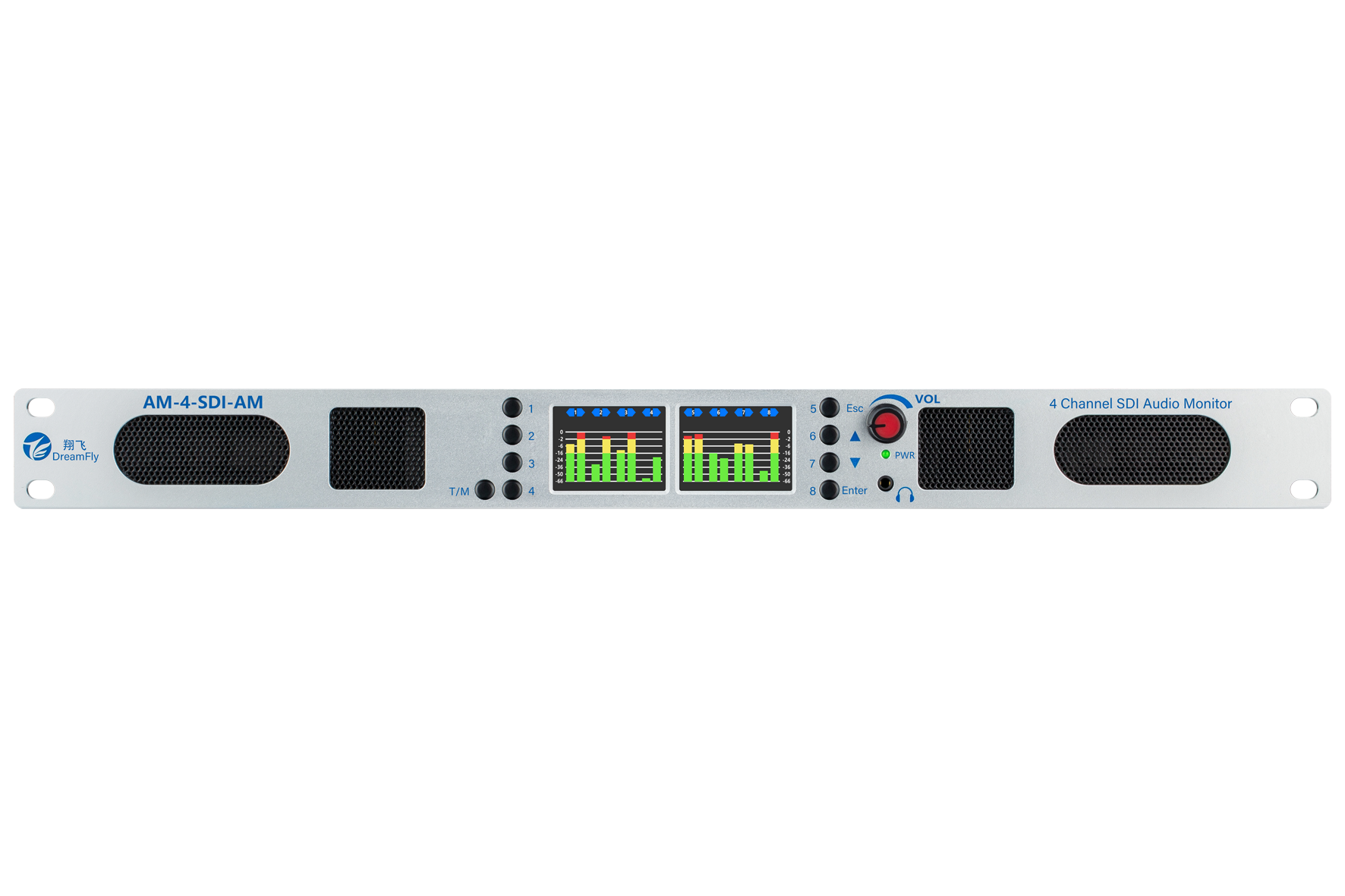

AM-4-SDI-AM是针对HD SDI高标清数字视频信号而设计的产品。其采用数字信号处理芯片作为运算核心,对音频进行解压缩算法,其输出音频指标在国家广电总局规定的广播甲级指标以上,可广泛应用于电台的播出、现场直播、转播、制作等部门,确保了音频播出信号的安全性、可靠性、稳定性。
功能特点
●支持音频监测告警功能,即SDI,AES,Analog信号没有信号或静默时语音告警
●可设置1~20秒静默告警,语音可定制
●Volume可调
●立体声和单声道监听
●通过按键快速切换监听声道
●通过按键快速切换SDI输入
●通过菜单选项配置监听的通道
●平衡模拟声道输出
●可以通过喇叭、耳机、模拟输出来进行监听
●支持高达4通道高标清SDI监听
●支持高达16个音频通道
功能指标
SDI指标:
标准:Supports SMPTE ST 425,SMPTE ST 424 SMPTE ST 292, SMPTE ST 259M
支持:3G/HD/SD
反射损耗
>18 dB(5MHz~2970MHz, 2.97Gb/s)
>18 dB(5MHz~1485MHz, 1.485Gb/s)
>18 dB(5MHz~270MHz, 270Mb/s)
信号电平 800mV ±10%
模拟音频输出:
动态范围:120dB
THD+N: -107dBu@0db
频响: ±0.01dB@10Hz~20KHz
量化精度:24-bit
输出: 110Ω 平衡XLR接口

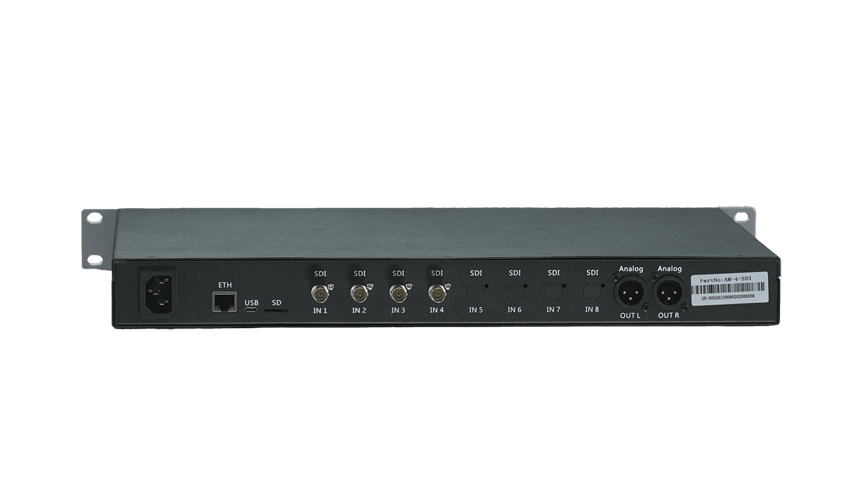

接口
输入:
4路SDI
连接器 BNC 符合IEC 169-8标准
阻抗 75欧
输出:
2xXLR
1xSDI(带环出版本)
1对平衡模拟左右声道输出
1路3.5mm耳机输出
喇叭/低音(6W/10W)左右声道输出
物理特性
AC输入: 220V/50Hz
功耗: 10W
运行温度: 0~40℃(32~104°F)
湿度: 5~95%(非凝结)
尺寸(深×宽×高):325mm×483mm×44mm
重量: 6Kg
AM-4-SDI-AM 4通道SDI音频监听
AM-4-SDI-AM-R 4通道SDI音频监听,带4*1SDI环出
AUDIO ALARM 声音告警选件
