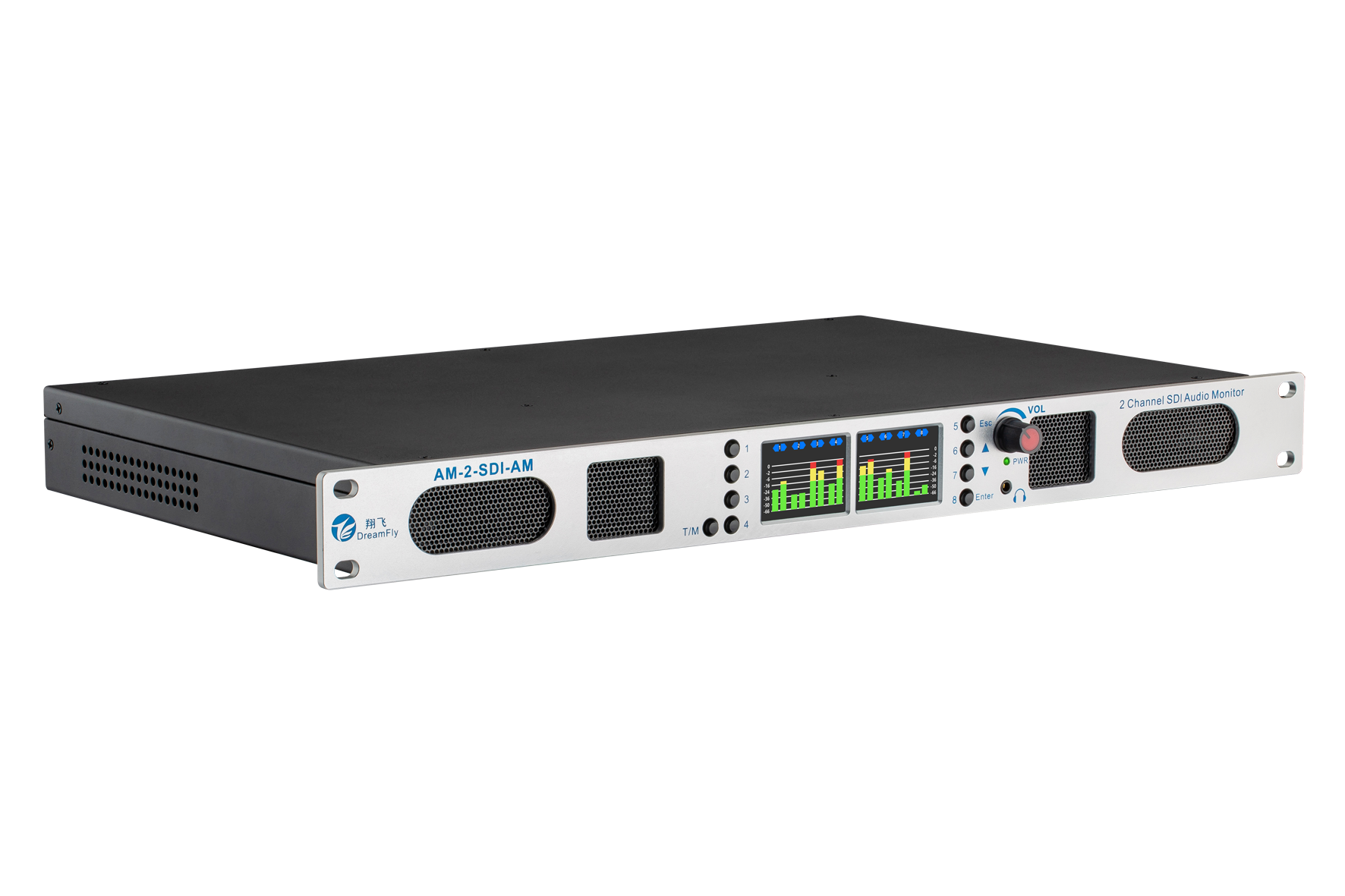

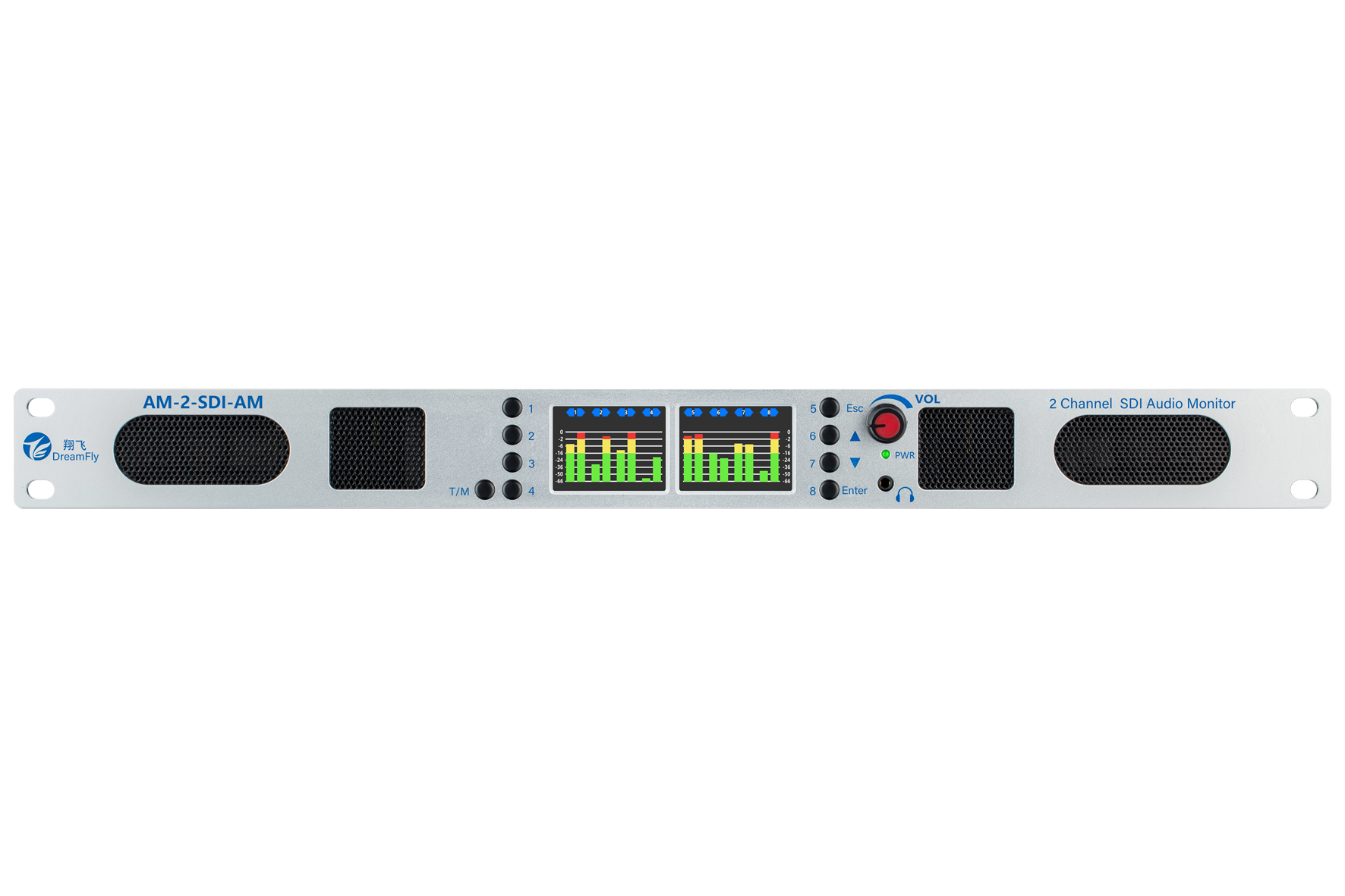

AM-2-SDI-AM 双通道高清监听

监听器

      AM-2-SDI-AM是针对SDI,数字和模拟音频监听而设计的产品。其采用数字信号处理芯片作为运算核心,对音频进行解压缩算法,其输出音频指标在国家广电总局规定的广播甲级指标以上,可广泛应用于电视台的播出、现场直播、转播、制作等部门,确保了音频播出信号的安全性、可靠性、稳定性。

功能特点

支持音频监测告警功能,即SDI,AES,Analog信号没有信号或静默时语音告警
可设置1~20秒静默告警,语音可定制
Volume可调
立体声和单声道监听
通过按键快速切换监听声道
通过按键快速切换SDI输入
通过菜单选项配置监听的通道
平衡模拟声道输出
可以通过喇叭、耳机、模拟输出来进行监听
支持2通道4K或高标清SDI监听
支持高达16个音频通道监听
可选杜比解码监听

功能指标

SDI指标:
标准:Supports SMPTE ST 425,SMPTE ST 424  SMPTE ST 292, SMPTE ST 259M
支持:3G/HD/SD

反射损耗
>18 dB(5MHz~2970MHz, 2.97Gb/s)
>18 dB(5MHz~1485MHz, 1.485Gb/s)
>18 dB(5MHz~270MHz, 270Mb/s)
信号电平 800mV ±10%

模拟音频输出:
动态范围:  120dB

THD+N: -107dBu@0db
频响:      ±0.01dB@10Hz~20KHz
量化精度:24-bit
输出:      110Ω 平衡XLR接口

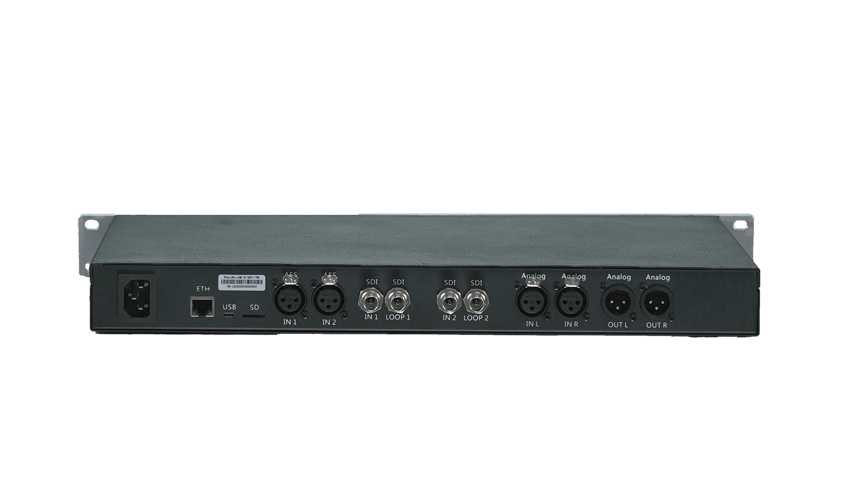

接口

输入:
2路SDI(BNC)
8路模拟音频 (DB25)
4路AES数字音频(DB25)
2路杜比E/D/DD+(BNC)

输出:
8xAES和8路模拟(DB25)
4xSDI(杜比解码)
1对平衡模拟左右声道卡侬输出
1路BNC选择输出
喇叭/低音(6W/10W)左右声道输出

物理特性

AC输入:                220V/50Hz
功耗:                    10W
运行温度:             0~40℃(32~104°F)
湿度:                    5~95%(非凝结)
尺寸(深×宽×高):325mm×483mm×44mm
重量:                    6Kg




AM-2-SDI-AM         2通道SDI音频监听
12G Option             4K选件
AUDIO ALARM        声音告警选件
Dodbly Option        杜比解码选件
