AM-2-IP是针对ST2110,12G SDI,数字音频监听而设计的产品。其采用数字信号处理芯片作为运算核心,对音频进行解压缩算法,其输出音频指标在国家广电总局规定的广播甲级指标以上,可广泛应用于电视台的播出、现场直播、转播、制作等部门,确保了音频播出信号的安全性、可靠性、稳定性。
功能特点
●支持ST2110,12G-SDI,3G-SDI信号输入监听
●支持音频监测告警功能,即SDI,AES,Analog信号没有信号或静默时语音告警
●支持SMPTE2110协议

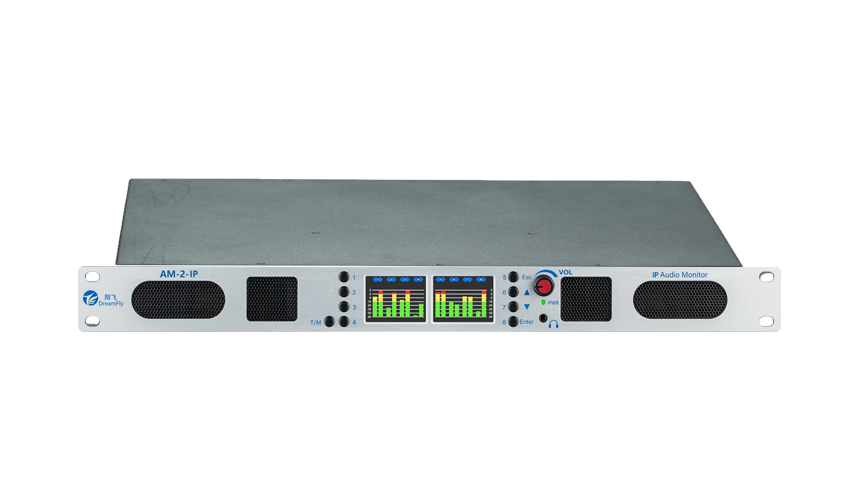

●支持LCD显示,前置面板方便实现全机参数设置
●支持每个信号8个声道同时显示,最多可以升级支持16个音频通道音柱同时显示
●支持混合,立体声和单声道监听
●通过按键快速切换监听声道
●支持2个10G光纤输入接口用于ST2110,高清SDI环出
●通过菜单选项配置监听的通道
●平衡模拟声道输出
●可以通过喇叭、耳机、模拟输出来进行监听
●支持Ember+或支持NMOS控制协议
功能指标
SDI指标:
标准:Supports SMPTE 2110 SMPTE ST 425,SMPTE ST 424, SMPTE ST 292, SMPTE ST 259-C
支持:ST2110-30/12G/3G/HD/SD;
数字音频指标
数字标准:符合AES3-1992及GY/T158-2000标准
采样率: 数字32K~48K 内部32K~48K
动态范围:>128dB
数字接口:110Ω 平衡XLR接口
模拟音频输出:
动态范围:120dB
THD+N: -107dBu@0db
频响: ±0.01dB@10Hz~20KHz
量化精度:24-bit
输出: 110Ω 平衡XLR接口

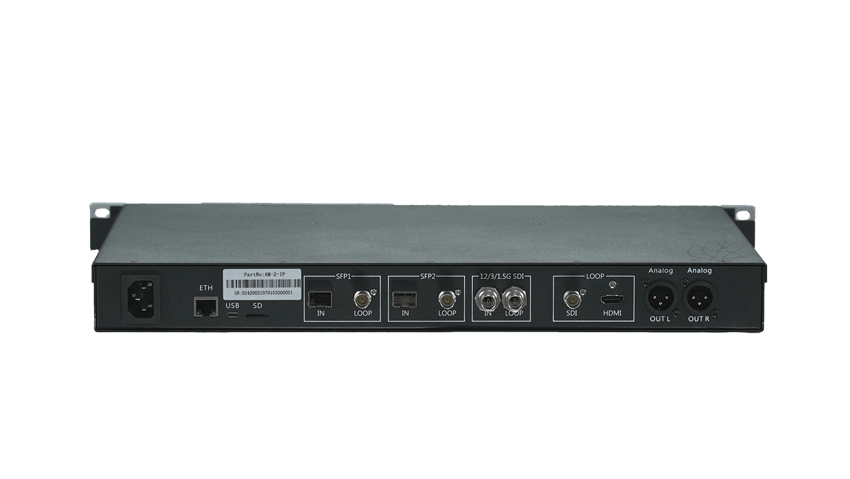

接口
输入:
2个ST2110输入,标配一路
1路12G/3G/HD SDI
输出:
2路SDI环出
1路平衡模拟左右声道输出
1路3.5mm耳机输出
喇叭(6W/8Ω)左右声道输出
物理特性
AC输入:220V/50Hz
功耗:10W
运行温度:0~40℃(32~104°F)
湿度:5~95%(非凝结)
尺寸(深×宽×高):325mm×483mm×44mm
重量:6Kg
AM-2-IP 多格式音频监听;支持ST2110,12G,3G SDI,AES,Analog
AUDIO ALARM 声音告警选件
Dolby Option 杜比选件;支持杜比解码
