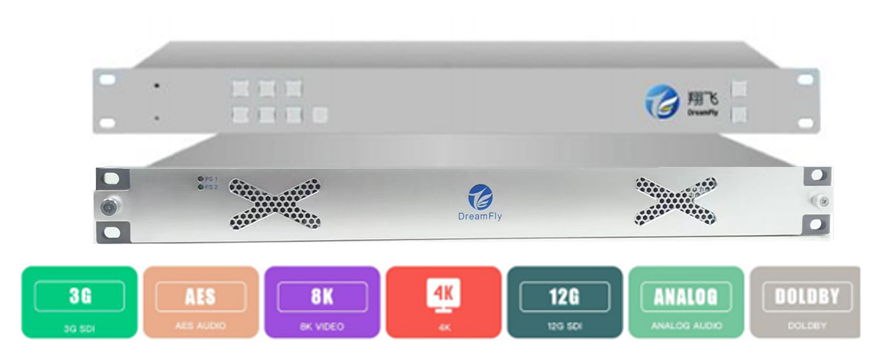

UHDAC031 12G 三选一智能应急切换器

       12G 三选一智能应急切换器UHDACO31, 适用于演播室, 播出机房主备系统应急切换 的解决方案。该产品强调“智能a切换, 可针对主备辅三路信号, 同时进行信号状态, 黑场状 态, 静帧状态检测,并且根据状态进行进行手动自动切换,另外创新的支持第四路信号输入作 为应急信号。该板卡支持净切换, 保证切换时, 无画面跳动, 卡顿等异常状态。该智能应急 切换器可实现远程控制切换、监测状态信息的及时反馈, 同时可选配切换控制面板进行手动

切换控制。

主要特点

  • 支持 SD/HD/3G-SD1/6G-SD1/ 12G-SD1 信号

  • 支持模拟复合和三电平同步信号

  • 支持净切换

  • 支持三路信号, 黑场, 静帧状态检测

  • 支持第四路应急信号输入

  • 支持实时在线网络监控

  • 支持实时在线参数设置

  • 具有时钟恢复功能

  • 外置冗余适配器电源

  • 遥控面板 p0E 供电, 网线连接, 无需单独供电

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


SD/HD/3G.SD1/6G.SD1/ 12G.SD1 信号输入

信号标准: SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

12G :> 50m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G.SD1/6G.SD1/ 12G.SD1 信号输出

信号标准: SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   4

信号幅度:   800 mVp-v ± 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G<135pS

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动 : SD/HD<0.2u1 ; 3G<0.3u1 12G <0.5u1



同步输入

数量: 1

标准 : PAL, NTSC, or Tri-level sync










UHDAC031

12G3   选 1 智能切换, 支持   SD/HD/3G-SD1/6G-SD1/   12G-SD1 信号,

净切,   黑场静帧检测, 自动切换, 带掉电直通, 三路 12G 输入, 一 路 REF 输入, 两路 12G 输出, 可配遥控面板 CHS-CR-CP1           CHS-CR-CP4。

CHS-CR-CP1

UXT311  配套遥控面板, 控制一块板卡。
