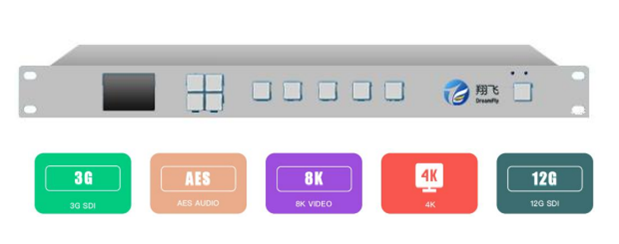

SD/HD/3G-SDI 信号输入

信号标准 : SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:    BNC 75 ohm

数量:   2

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

反射损耗: > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz

SD/HD/3G-SDI 信号输出

信号标准 : SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:    BNC 75 ohm

数量:   2

信号幅度:    800 mVp-v ± 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G< 135pS

反射损耗 : > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz

过冲: < 10%

抖动: SD1HD<0.2U1 ; 3G<0.3U1

HDMI  信号输输入

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:    HDM1 Type A

数量:     2

HDMI  信号输输出

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:    HDM1 Type A

数量:   2

同步输入

数量: 1

标准: PAL, NTSC, or Tri-level sync

接口: BNC

以太网

数量: 1

类型: 10- 100M 自适应

接口: RJ-45

LTC  输入

数量: 1

标准: SMPTE 12M- 1995 , SMPTE 309M

接口: RJ45

GPI/O

数量: 4 , 入出可配置

接口: RJ-45

功耗

整机功耗不超过 12W

接口定义
