UHDDFS14 4K 帧同步卡

       UHDDFS14  4 K 数字视频帧同步卡, 用于将 1 路 SD/HD/3G.SD1/6G.SD1/12G.SD1 信号均衡放大、 时钟恢复处理后, 进行帧同步处理, 并且输出 4 路 SD/HD/3G.SD1 信号。板卡支持 625i50、525i60、720p、 1080i 、1080p、4K 等十余种数字信号。同步信号支持模拟复合和三电平同步信号。该板卡支配合专用网 卡可以实现远程监控板卡的状态和进行参数设置。

 主要特点

  • 支持 SD/HD/3G.SD1/6G.SD1/ 12G.SD1 信号, 自适应

  • 支持模拟复合和三电平同步信号

  • 支持实时在线网络监控

  • 支持实时在线参数设置

  • 水平和垂直相位可调

  • 具有时钟恢复功能

  • 设置参数具有掉电记忆功能

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


SD/HD/3G.SD1/6G.SD1/ 12G.SD1 信号输入

信号标准: SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

12G :> 50m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G.SD1/6G.SD1/ 12G.SD1 信号输出

信号标准: SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   4

信号幅度:   800 mVp-v ± 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G<135pS

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动 : SD/HD<0.2u1 ; 3G<0.3u1 12G <0.5u1



同步输入

数量: 1

标准 : PAL, NTSC, or Tri-level sync

接口: BNC



接口定义

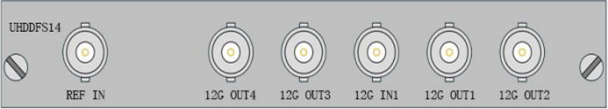

UHDDFS14

帧同步, 1 路 SD/HD.SD1 信号输入; 4  SD/HD.SD/6G.SD1/12G.SD1 信号输出, 带时钟恢复; 一路 REF 输入, 支持 BB 和三电平同步信号
