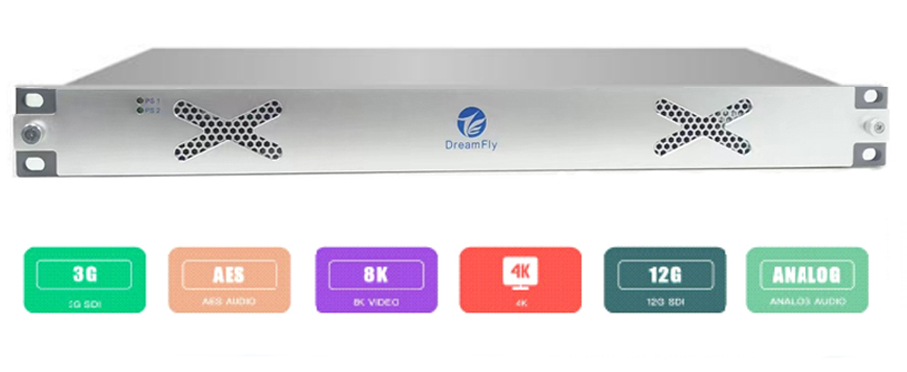

UHDE16 4 K 数字嵌入卡, 用于将 2 路模拟音频嵌入至 12G 数字信号中, 并输出 2 路 时钟恢复后的 12G 信号。板卡支持 625i50 、525i60 、720p 、1080i 、1080p 等十余种高标 清数字信号。音频输入增益可以通过精密电位器调整。
主要特点
支持 SD/HD/3G.SD1/6G.SD1/ 12G.SD1 信号, 自适应
插板式结构, 支持热插拔
支持两路时钟恢复信号输出
支持两路平衡模拟音频输入
加嵌音频增益可调
外置冗余适配器电源, 安全可靠
设置参数具有掉电记忆功能
板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息
SD/HD/3G-SDI/6G-SDI/12G-SDI 信号输入
信号标准 : SMPTE 259M.C, 292M and 424M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 1
均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);
3G :> 100m (Beledn 1694A)
12G> 50m (Beledn 1694A)
反射损耗: > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz
SD/HD/3G-SDI/6G-SDI/12G-SDI 信号输出
信号标准 : SMPTE 259M.C, 292M and 424M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 2
信号幅度 ∶ 800 mVp.v ± 10%
上升下降时间: SD< 1100pS ; HD<270pS ; 3G< 135pS
反射损耗 : > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz
过冲: < 10%
抖动: SD/HD<0.2U1; 3G<0.3U1 12G<0.5U1
模拟音频输入
接口: DB25 female
数量: 8 声道
输入阻抗 ∶ >20K ohm
最大输入电平 ∶ 24dbu
接口定义
UHDE16 | 高清嵌入, 1 路 SD/HD/3G.SD1/6G.SD1/ 12GSD1 信号, 2 路模拟音 频输入, 8 路 AES 数字音频输入; 2 路SD/HD/3G.SD1/6G.SD1/ 12G.SD1 信号输出; 带时钟恢复输出 |
