UHDD16 4K 解嵌卡

      UHDD16 4K数字解嵌卡, 用于从 1 路 12G 数字信号中解嵌出 2 路模拟音频, 并输出 2 路时钟恢复后的 12G 数字信号。板卡支持 625i50 、525i60 、720p 、1080i 、1080p 等十余 种高标清数字信号。音频输出增益可以通过精密电位器调整。

 主要特点

  • 支持 SD1HD13G.SDI16G.SDI112G.SDI 信号

  • 支持两路时钟恢复信号环出

  • 支持两路平衡模拟音频输出

  • 音频增益可调

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


SD/HD/3G-SDI/6G-SDI/12G-SDI 信号输入

信号标准：SMPTE 259M-C,292M and 424M

制式:PAL,NTSC,1080/50i,59i,60i,720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:BNC 75 ohm;

数量: 1

均衡：SD:>400m(Beledn 1694A);HD:>150m(Beledn 1694A);3G :> 100m (Beledn 1694A)

反射损耗：>15 dB,5 MHz to 1.5 GHz;>10 dB,1.5 GHz to 3.0 GHz


SD/HD/3G-SDI/6G-SDI/12G-SDI 信号输出

信号标准 : SMPTE 259M.C, 292M and 424M

制式:PAL,NTSC,1080/50i,59i,60i,720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:BNC 75 ohm;

数量: 2

信号幅度：800 mVp-v ±10%

数上量升:下2降时间: SD< 1100pS ; HD<270pS  ; 3G< 135Ps  , 12G<45Ps

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G< 135Ps  , 12G<45Ps

反射损耗:>15 dB,5 MHz to 1.5 GHz;>10 dB,1.5 GHz to 3.0 GHz

过冲: < 10%

抖动：SD/HD<0.2UI; 3G<0.3UI; 3G<0.1UI


模拟音频输出

接口: DB9 female

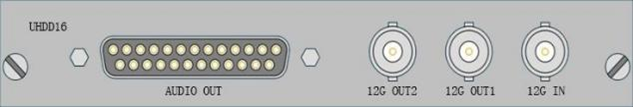

接口定义



UHDD16

12G 解嵌卡, 1 路 SD1HD13G.SDI16G.SDI112G.SDI 信号输入;

2 路 SD1HD13G.SDI 信号环出; 2 路模拟音频输出。8 路   AES 数字 音频输出
