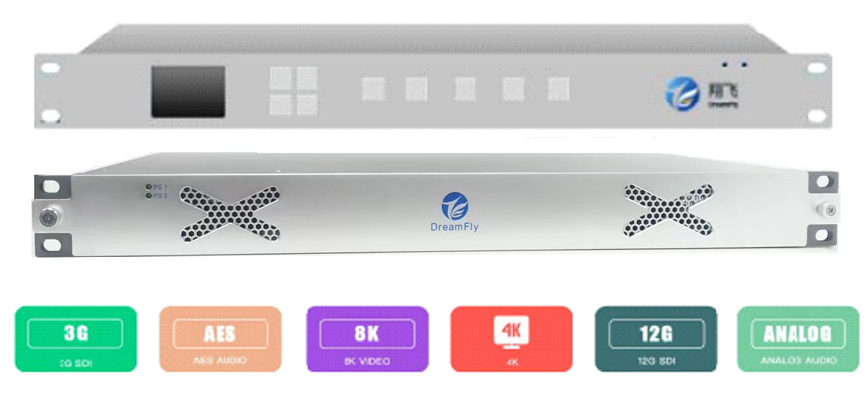

UHDLGK2 4K键混台标是推出的最新一代高性能 12G 数字键控器。设备完全兼容处理标清、HDSD113G-SD116G-SD1112G-SD1 高标清数字信号, 主要用于时钟、台标和字幕的叠加, 并提供 2 路内键选项, 可正确实现两路内键及两路外键的手动1自动上下键。内置 128M 大容量存储器, 内部采用全新集中管理台标机制, 可存储全带宽、无压缩的 4:2:2质量的多个静止或动画台标, 实现快速台标调用。内置台标功能提供四个台标与一个时钟的同时显示, 可设置台标的显示时间, 改变台标的显示位置等。且每一个台标都存储了全带宽的亮度键信号, 实现了精确线性键控制。显示台标后的图像不失真而且自然流畅, 让观众对台标记忆深刻。
UHDLGK2支持掉电直通功能, 支持串口校时与 LTC 校时, 支持 GP1 控制, 并可选配遥控面板进行远端监测与控制。UHDLGK2内置 WebServer, 可以方便的通过以太网络进行设置, 配置台标信息。
主要特点
广播级数字高清键控器
插板式结构, 安全可靠, 易维护
外置冗余适配器电源, 安全可靠
内置两路台标发生器, 可直接完成台标与时钟信号的叠加
支持预监功能, 通过预监预览台标、时钟和字幕添加效果
内置帧同步处理
内置 WEBserver
支持断电直通功能
设备参数具有掉电记忆功能
支持遥控面板、网络、RS422 等多种控制方式
遥控面板 POE 供电, 网线连接, 无需单独供电
带预监输出, 提供台标, 时钟, 字幕预览显示
SD1HD13G-SD116G-SD1112G-SD11 信号输入
信号标准: SMPTE 259M-C, 292M
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p; 接口: BNC 75 ohm
数量: 5
均衡: SD :> 400m (Beledn 1694A);
HD :> 150m (Beledn 1694A);
3G-SD1:>100m (Beledn 1694A);
12G-SD1:> 50m (Beledn 1694A);
反射损耗: > 15 dB, 5 MHz to 1.5 GHz ;
3G-SD1:> 150m (Beledn 1694A);
12G-SD1:> 50m (Beledn 1694A);
信号标准: SMPTE 259M-C, 292M
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p;
接口: BNC 75 ohm
数量: 4
信号幅度: 800 mV ± 10%
上升下降时间: SD< 1100pS ; HD<270pS 12G<50pS
反射损耗: > 15 dB, 5 MHz to 1.5 GHz 过冲: < 10%
抖动: 12G1SD1HD<0.2U1
同步输入
数量: 1
标准 : PAL, NTSC, or Tri-level sync
接口: BNC
以太网
数量: 1
类型: 10M- 100M 自适应
接口: RJ-45
LTC 输入
数量: 1
标准: SMPTE 12M- 1995 , SMPTE 309M
接口: RJ45
GP11O
数量: 4 , 入出可配置
接口: RJ-45
功耗
整机功耗不超过 12W

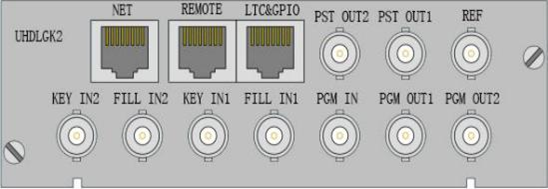

接口示意图
UHDLGK2 | 12G 键控 |
UDK-RP | 控制 UDK202 键控 |
