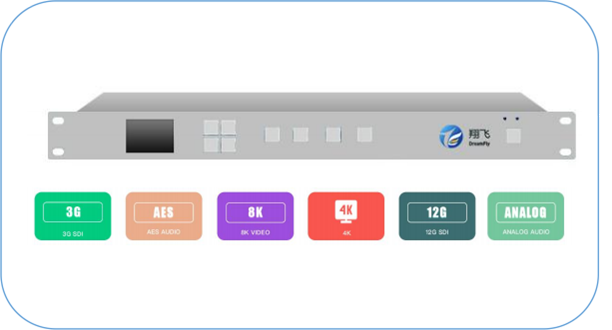

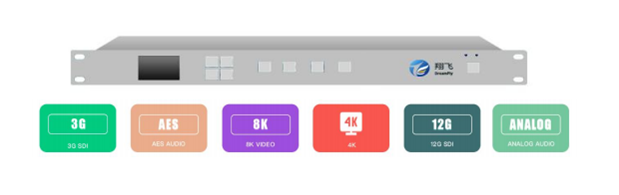

UHDD260 4K 固态延时器

       UHDD260 固态延时器是对 4K 信号延时处理的设备。该延时器可以输入 4K 信号,对该信号以提供长达 180 秒的延时处理, 设备兼容数字超高清、高标清各种视音频信号格 式, 包括:高、标清数字嵌入式信号、超高清和高标清数字视频 SD1 信号、数字音频 AES/EB U 信号、模拟视频信号、模拟平衡音频信号等各种视音频信号。产品支持 4K 12G-SD1     和 QL4x3G SD1  超高清基带无压缩视音频信号, 或 T1Co RDD35  格式及 SFP+ 10G  的 1P  信号。设备广泛应用于卫星转播及现场直播等场合, 确保了电视播出信号的安全性、可 靠性、稳定性。

主要特点

  •  对 4K 信号延时可达 180S 。延时时间精确到帧, 可按帧调整。

  • 支持各种基带无压缩 4K  超高清 UHD SD1  信号输入/输出, 标准配置支持 1  路 4 x 3G-SD1  或高清 HD-SD1  信号的输入/输出。

  •  内置数字超高清时基和帧同步机, 支持 4K  超高清 SD1  信号传统两级或三级同步锁 相功能。具有内、外同步锁相, 且提供外同步锁相水平、垂直相位的精确调整功能;

  • 支持 4K  超高清/高清数字 SD1  信号内嵌多达 16  通道数字音频输入/输出。

  • 支持一键静音功能

  • 设备具有工作状态点 "智能化" 自检功能, 设备开机时可显示内部自检进行状态;

  • 可选 RJ-45  网络接口。

  • 可选外接遥控面板, 遥控面板带 LCD 液晶显示窗口, 显示设备状态。

  • 遥控面板 PoE 供电, 网线连接, 无需单独供电。

  • 1U 一体化机箱, 外置冗余适配器电源


支持 2 种 4K 视频运算处理方式: 2-SAMPLE 1NTERLEAVE 和 SQUARE D1V1S1oN 2)  提 供 QL 4 x 3G-SD1  或 Single Link 3G-SD1 A 或 HD-SD1 输入、输出, 可选 3G-SD1 Level B, SMPTE-292/296/424,10-Bit 3)  可选支持 Single Link 12G-SD1 SMPTE ST2082 4)  支持 4K UHD 和 HD 信号格式包括: 4K UHD 3840*2160 25/29.97/30/50/59.94/60, 1080p 50/60,    1080i 50/60 5)  可选 4K T1Co  或 LLVC NM1 视觉无损压缩格式的 1P 信号输入、输出 6)   可选 1P 协议 SMPTE 2022-6 和 SMPTE 2022-7 7)  可选 1P 协议 SMPTE 2110 UHD SD1

信号指标 :  1)SD1 Amplitude (Vp-p) 800 mV ± 10%; 2)SD1 Timing Jitter 10Hz < 1.5U1; 3)SD1 Alignment Jitter 100kHz < 0.3U1 ; 4)QL 4 x 3G-SD1 1nterface Timing Difference < 400ns       同步输入

数量: 1

标准 : PAL, NTSC, or Tri-level sync

接口: BNC


接口定义


延时器遥控面板 (选配)

遥控面板无需单独供电 (PoE 供电)

用网线连接, 安装简易

使用方式与主机一致, 见主机说明书


延时器遥控面板正视图


延时器遥控面板后视图




UHDD260

4K 信号 60 秒延时; LCD 前面板, 一路 PGM , 一路 AUX 输入, 一路同步信号输入; 一路 PGM    环出; 两路 PGM 信号输出,  三路 PST 输出, 一路同步信号环出;   掉 电直通, 双冗余电源, 可配遥控面板 HVD。



UVD2120

4K 信号 120 秒延时; LCD 前面板, 一路 PGM , 一路 AUX 输入, 一路同步信号输 入; 一路 PGM  环出; 两路 PGM 信号输出,  三路 PST 输出, 一路同步信号环出; 掉电直通, 双冗余电源, 可配遥控面板 HVD。



UVD2180

4K 信号 180 秒延时; LCD 前面板, 一路 PGM , 一路 AUX 输入, 一路同步信号输 入; 一路 PGM  环出; 两路 PGM 信号输出,  三路 PST 输出, 一路同步信号环出; 掉电直通, 双冗余电源, 可配遥控面板 HVD。
