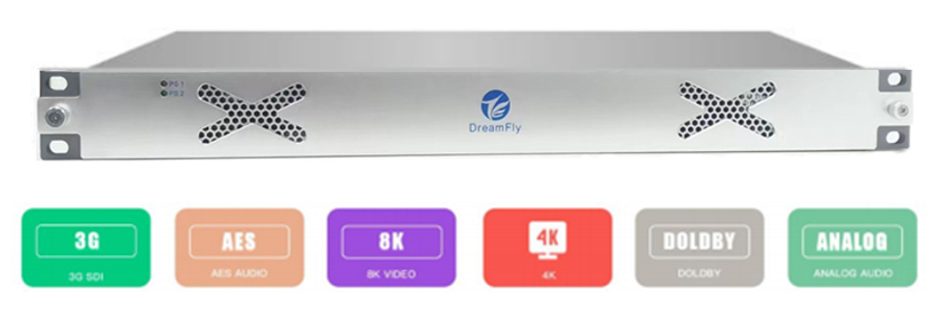

UHDHDA16 4 K 视频分配器适用于 SD/HD/3G-SDI/6G-SDI/12G-SDI 或 ASI 信号分配。板卡自带 LED 指示灯, 以直观的方式显示输入信号状态, 信号格式, 板卡工作状态等信息 。该分配器对输入信号进行均衡放大和时钟恢复处理后, 支持 1 分 6 路输出, 具有掉电直 通功能。
主要特点
SD/HD/3G-SDI/6G-SDI/ 12G-SDI
支持 ASI 信号
具有时钟恢复功能
具有掉电直通功能
外置冗余适配器电源, 安全可靠
板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息
SD/HD/3G-SDI/6G-SDI/12G-SDI 信号输入
信号标准 : SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 Оhm
数量: 1
均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);
3G :> 100m (Beledn 1694A)
12G :> 50m (Beledn 1694A)
反射损耗: >15 dB, 5 MHz tО 1.5 GHz ; >10 dB, 1.5 GHz tО 3.0 GHz
SD/HD/3G-SDI/6G-SDI/12G-SDI 信号输出
信号标准 : SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p; 接口: BNC 75 Оhm
数量: 6
信号幅度: 800 mVp-Ⅴ ± 10%
上升下降时间: SD< 1100pS ; HD<270pS ; 3G<135pS; 12G<40pS;
反射损耗 : >15 dB, 5 MHz tО 1.5 GHz ; >10 dB, 1.5 GHz tО 3.0 GHz
过冲: <10%
抖动: SD/HD<0.2UI; 3G<0.3UI 12G<0.5UI

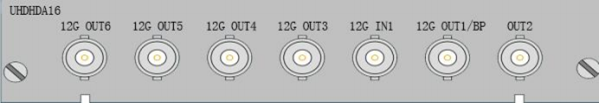

接口定义
UHDHDA16 | 12G 视频分配, 支持 SD/HD/3G-SDI/6G-SDI/12G-SDI 或 ASI , 支持 1 分 6 路输出, 带均衡, 时钟恢复, 带掉电直通 |
