UHDH9696 4K超高清矩阵列是自主研发最新推出的一款针对大型播出系统的兼容高标清 数字信号的调度切换的高性能、低成本的切换产品。采用主机与遥控面板分离式的结构设计 ,极大的方便用户远程控制。

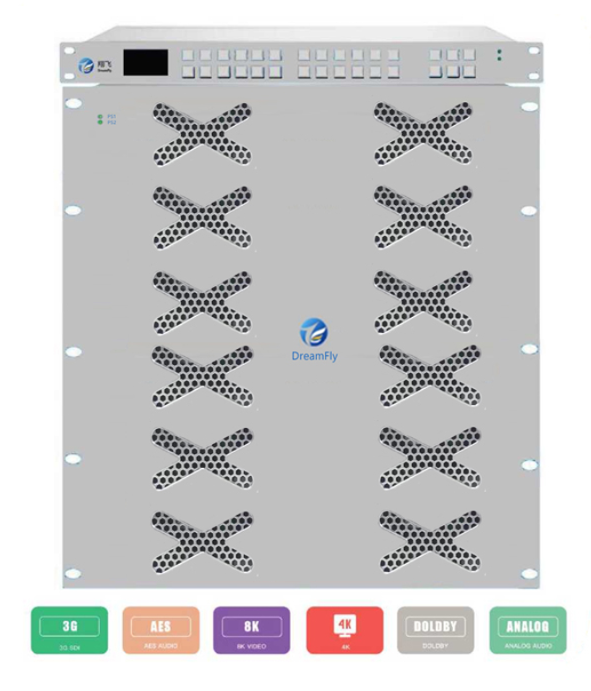

        主机为标准14RU机架式结构，机身采用超薄式并且为双电源设计，将稳定性与美观 性完美的结合，可实现最大支持对160X160路高标清数字信号入出的快速准确输出切换， 对高标清各种格式的输入信号全部自适应。遥控面板提供单母线和X+Y两种遥控面板，根 据不同权限可同时对主机进行不同的控制，充分满足各种数字视频调度系统的要求，保障播 出的安全。

       该产品内部结构紧凑，机身轻便，应用极其灵活，可适用于各种使用环境，可应用于演 播室、新闻播出中心、转播车等其他多种高性能实时性场合。

主要特点

支持完全独立的96条母线对数字信号的输出切换，内部20bit处理，外置明纬冗余适配 器电源，安全可靠，高质量、高稳定性，确保播出切换的安全可靠。

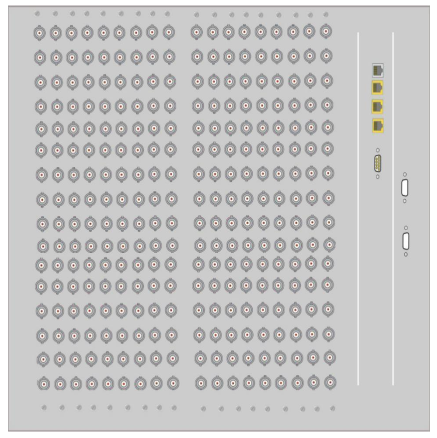

• 矩阵主机为14RU标准结构，信号输入输出规模不小于160*160,每路信号具有时钟重 锁功能，信号输入、输出模块支持带嵌入音频的12G数字信号。

• 接口采用高标清自适应处理，可以实现标清和高清信号在一台设备中混插混切的功能， 具有极高的适应性，分散式双交叉点设计，具有主备双控制，支持热插拔。

• 切换采用场消隐切换处理，确保信号能够无闪烁、静音切换。

• 采用信号处理主机与控制面板分离结构，可方便灵活的实现远程控制，总控面板为1RU, 实现最多4个遥控面板分别控制。可任意配置为源、查询、切换、编辑、目的，层或锁定/ 解锁，RS-232、422、485、多种功能控制接口。

• 矩阵具有字符添加功能。

• 矩阵具有BB同步信号输入，具备应急TALLY功能。

• 独立的单条或多条输出母线，确保播出系统的安全可靠和多用户的操作环境

• 机身采用超薄合金材质结构，内部冗余双电源设计，将美观与实用完美的结合

• 支持计算机软件控制，控制灵活、操作简单人性化
