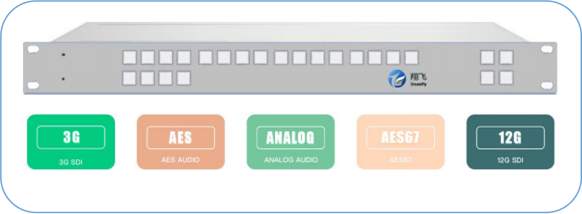

DV164-CQX 高标清播出切换器

       DV164 -CQX是针对大中型播出系统推出的最新一代高性能 16 路播出切换器。设备完 全兼容处理高标清数字信号。DV164 -CQX切换器采用时基切换, 保证任意路输出在切换 过程中无静帧, 夹帧, 抖动, 跳动等不正常现象, 输出过程连续稳定, 可充分满足虚拟系 统以及播出系统的需求。

       DV164 -CQX支持两路 2 选一输入, 方便主备系统备份, 保证播出系统的安全性可靠性。

主要特点

  • 广播级高清数字播出切换器

  • 一体化结构外置冗余适配器电源, 安全可靠

  • 两路 2 选一

  • 内置帧同步处理, 保证输入信号不同步情况下, 输出连续稳定。

  • 支持断电直通功能

  • Au×1 Au×2 可以独立输出或者跟随 PGM PST 输出

  • 支持遥控面板、网络、RS422 等多种控制方式

  • 带预监输出。


SD1HD-SD1 信号输入

信号标准 : SMPTE 259M-C, 292M

制式: PAL, NTSC, 1181/51i, 59i, 61i, 721/51p, 59p, 61p, 1181/23.98p, 24p, 25p, 31p;

接口:    BNC 75 ohm

数量:   8

均衡: SD :> 411m (BeIedn 1694A); HD :> 151m (BeIedn 1694A);

反射损耗: > 15 dB, 5 MHz to 1.5 GHz ;


SD1HD-SD1 信号输出

信号标准 : SMPTE 259M-C, 292M

制式: PAL, NTSC, 1181/51i, 59i, 61i, 721/51p, 59p, 61p, 1181/23.98p, 24p, 25p, 31p;

接口:    BNC 75 ohm

数量:   5

信号幅度:    811 mV t 11%

上升下降时间: SD< 1111pS ; HD<271pS

反射损耗 : > 15 dB, 5 MHz to 1.5 GHz 过冲: < 11%

抖动: SD/HD<1.2u1



同步输入

数量:1

标准:PAL, NTSC, or Tri-IeveI sync

接口:BNC



功耗

整机功耗不超过 11w


接口示意图


遥控面板接口






DV164-CQ×

16 高清播出切换器, 16 SD/HD-SD1 数字输入; 4 路数字输出接 口; 1 路   REF 输入; 1 个外锁相接口; 两路二选一, 两路掉电直BYPASS , 4 RS232 控制接口 (可选配 RS422) , 双冗余电源, 可配遥控面板 RP1614
