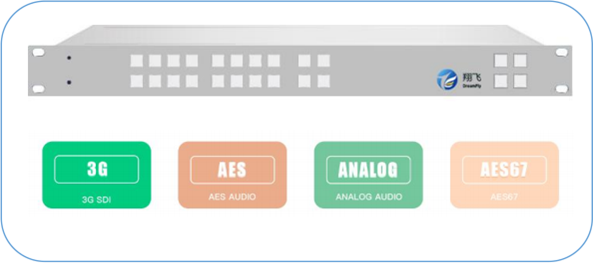

DV102 -CQX 高标清播出切换器

       DV102 -CQX是针对中小型播出系统推出的最新一代高性能 10 路播出切换器。设备完 全兼容处理高标清数字信号, 支持模拟视音频信号输入, 充分满足县市台播出系统实际需 求。DV102 -CQX切换器采用时基切换, 保证任意路输出在切换过程中无静帧, 夹帧, 抖 动, 跳动等不正常现象, 输出过程连续稳定, 可充分满足虚拟系统以及播出系统的需求。

       DV102 -CQX具有输入信号源状态检测显示功能。针对每一路输入, 检测信号状态, 制 式, 并且通过面板提示。方便系统调试, 保证播出切换安全。

主要特点

  • 广播级高清数字播出切换器

  • 具有测试卡功能

  • 一体化结构外置冗余适配器电源, 安全可靠

  • 输入信号源状态检测显示功能

  • 内置帧同步处理, 保证输入信号不同步情况下, 输出连续稳定。

  • 支持断电直通功能

  • 支持遥控面板、网络、RS422 等多种控制方式

  • 遥控面板无需单独供电 (POE 供电) , 网线连接, 安装简易

  • 带预监输出




SD/HD·SDI 信号输入

信号标准 : sMPTE 259M-C) 292M

制式: PAL) NTsC) 1080/50i) 59i) 60i) 720/50p) 59p) 60p) 1080/23.98p) 24p) 25p) 30p;

接口:   BNC 75 ohm

数量:   8

均衡: sD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

反射损耗: >15 dB) 5 MHz to 1.5 GHz ;


SD/HD·SDI 信号输出

信号标准 : sMPTE 259M-C) 292M

制式: PAL) NTsC) 1080/50i) 59i) 60i) 720/50p) 59p) 60p) 1080/23.98p) 24p) 25p) 30p;

接口:   BNC 75 ohm

数量:   5

信号幅度 ∶  800 mV - 10%

上升下降时间: sD< 1100ps; HD<270ps

反射损耗 : >15 dB) 5 MHz to 1.5 GHz 过冲: <10%

抖动: sD/HD<0.2U1


CVBS 信号输入

信号标准 : sMPTE170M) 1TU624-2

制式: PAL) NTsC;

接口:   莲花

数量:   2

信号输入幅度 ∶    1000 mV - 10%

反射损耗 : >40 dB)0.1MHz to 6 MHz


模拟音频输入

接口: 莲花

数量:   4 声道

输入阻抗 ∶   >20K ohm

最大输入电平 ∶    12dbu


同步输入

数量:1

标准:PAL) NTsC) or Tri-level sync

接口:BNC

功耗

整机功耗不超过 10w




接口示意图

背面接口图


遥控面板接口






DV102-CQX

10 清播出切换器, 8 SD1HD-SDI 信号输入、2 路模拟视音频输 入;  2 PGM 输出, 支持掉电直通, 3 PST 输出; 1 REF 入; 2 RS232 控制接口, 3 个   RS42 接口。3 路时基, 5 路输切换无抖动, 无夹帧。双电源。

具有测试卡功
