FSR102 一体化播出切换器

        FSR102是针对中小型播出系统推出的最新一代高性能一体化播出切换器。设备完全兼 容处理高标清数字信号, 支持 cvbs 信号输入。FSR102一体化播出切换器支持音频处理功能, 支持自动响度控制功能, 保证播出音频信号稳定可靠, 不同节目播出响度一致。FSR102一体化播出切换器还支持键混功能, 支持两路外键, 两路内键, 自带台标发生功能, WEB 上传台标, 使用方便, 充分满足县市台播出系统实际需求。FSR102一体化播出切换器采用时基切换, 保证任意路输出在切换过程中无静帧, 夹帧, 抖动, 跳动等不正常现象, 输出过程连续稳定, 可充分满足虚拟系统以及播出系统的需求。

       FSR102具有输入信号全部自动检测, 可以检测信号是否丢失, 信号分辨率错误, 可以实现 10 路信号之间错误全部自动切换, 从而保证信号播出稳定可靠。面板提示, 方便系统调试, 保证播出切换安全。

主要特点

  • 基于三时基设计, 完美实现节目播出信号任意切换无抖动、无闪烁。

  • 一体化结构, 冗余双电源, 保证切换器供电不间断, 使系统更加安全可靠。适配器供电, 方便维护。

  • 输入信号源状态检测显示功能, 信号分辨率, 黑场, 静音检测, 支持自动 SD1 三选一。

  • 设备具有测试卡功能。

  • 内置帧同步处理, 保证输入信号不同步情况下, 输出连续稳定。

  • 支持断电直通功能, 保证信号输出质量。

  • 支持音频响度自动调节, 对音频信号动态范围行音频压缩、扩张、限幅控制、噪声门和 增益调整。

  • 可通过控制面板控制, 实现音频信号监看 (ppM 值) 。

  • 内置台标发生器, 可直接完成台标与背景信号的混叠。

  • 带有信号切换保护功能, 丢失信号不允许切换输出

  • 内置 WEBserver。

  • 一体化结构, 外置冗余适配器电源, 安全可靠

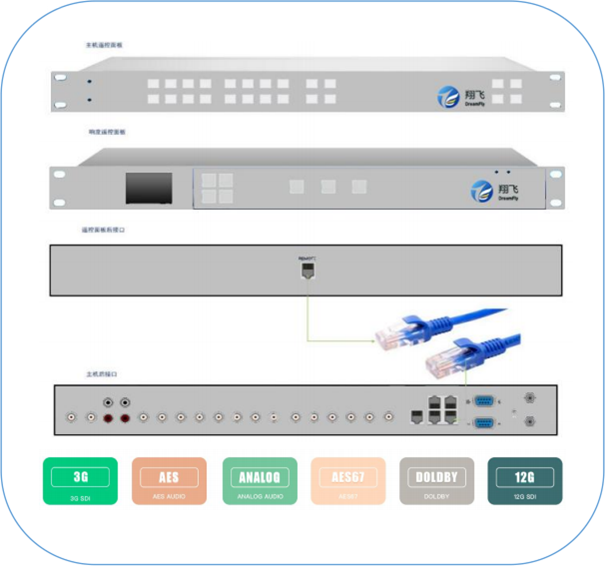

  • 支持遥控面板, 网络、Rs422 等多种控制方式遥控面板无需单独供电 (POE 供电) , 网线连接, 安装简易

  • 设备实现真正意义上的远程在线升级。


SD1HD-SDI 信号输入

信号标准 : SMPTE 259M-C, 292M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p; 接口:    BNC 75 ohm

数量:    8

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

反射损耗: > 15 dB, 5 MHz to 1.5 GHz ;


SD1HD-SDI 信号输出

信号标准 : SMPTE 259M-C, 292M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p; 接口:    BNC 75 ohm

数量:    5

信号幅度:    800 mV - 10%

上升下降时间: SD< 1100pS ; HD<270pS

反射损耗 : > 15 dB, 5 MHz to 1.5 GHz 过冲: < 10%

抖动: SD1HD<0.2U1


同步输入

数量:1

标准:PAL, NTSC, or Tri-level sync

接口:BNC



FSR102

一体化播出切换器, 8 路   SD/HD-SDI 信号输入、   2 路   CVBS 输入, 1 REF 输入; 2 PGM 输出, 3 PST 输出; 支持掉电直通; 2 个   RS232 控制接 口, 3 RS422 接口。冗余双电源。可配矩阵遥控面板,响度遥控面板。

支持自动   SDI 三选一

持响度,支持台标

支持测试卡功能
