HVD 100高清固态延时器是对高清SDI视频信号进行延时处理的设备。该延时器可以 输入一路高清信号，并对该信号进行最长达8分钟的延时处理。（标清信号延时时间最 大40分钟）。延时时间最小可以按帧调节，保证延时时间的准确性。支持逐行和逐像素 同步校正。
所投产品须通过国家广电总局广播电视计量检测中心检测，产品各项技术指标符合国 家标准，并须提供总局计量检测中心出示的测试报告
主要特点:
业界最长高清SDI延时可达8分钟
DDR3存储读写技术
提供1路高标清数字嵌入式信号HD/SD-SDI输入，1路延时前的高标清数字嵌入式 信号HD/SD-SDI输出和2路延时后的高标清数字嵌入式信号HD/SD-SDI输出；
无压缩处理方式，延时前后无损图像输出，保证延时后输出的数字信号PSNR （Peak Signal to Noise Ratio图像峰值信噪比）均值可达80；
内置高标清信号帧同步/时基功能。具有内、外同步锁相，且提供外同步锁相水平、 垂直相位的精确调整功能；
设备具有工作状态点“智能化”自检功能，设备开机时可显示内部自检进行状态；
延时时间精确到帧，可按帧调整
视频和嵌入音频同时延时
延时全程完全无压缩处理
支持一键静音功能
双延时监看，PST2通道与PST1、3通道独立；延时时长可分别设置
内嵌10比特时基校正和帧同步器
支持逐行和逐像素同步校正
提供直通、延时、辅助信号切换选择
支持掉电直通和BYPASS
支持遥控面板控制设备
遥控面板带LCD液晶显示窗口，显示设备状态
遥控面板P0E供电，网线连接，无需单独供电
1U 一体化机箱，外置冗余适配器电源
SD/HD-SDI信号输入
信号标准：SMPTE 259M-C,292M
制式：PAL, NTSC, 1080/50i, 59i,60i, 720/50p, 59p,60p, 1080/23.98p, 24p, 25p, 30p;
接口：BNC 75 ohm
数量：2均衡：SD :＞ 400m (Beledn 1694A); HD :〉150m (Beledn 1694A);
反射损耗：＞15 dB, 5 MHz to 1.5 GHz
SD/HD-SDI信号输出
信号标准：SMPTE 259M-C,292M
制式：PAL, NTSC, 1080/50i, 59i,60i, 720/50p, 59p,60p, 1080/23.98p, 24p, 25p, 30p;
接口：BNC 75 ohm
数量：6
信号幅度：800 mV±10%
上升下降时间：SD<1100pS； HD<270pS
反射损耗：＞15 dB, 5 MHz to 1.5 GHz
过冲：<10%
抖动：SD/HD＜0.2UI
同步输入
数量：1
标准：PAL, NTSC, or Tri-level sync
接口：BNC
接口定义：
延时器遥控面板（选配）
遥控面板无需单独供电（POE供电）
用网线连接，安装简易
使用方式与主机一致，见主机说明

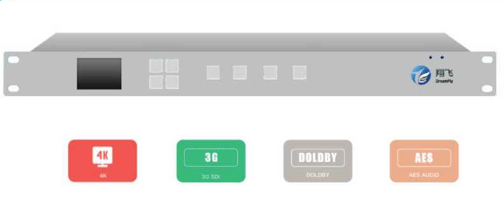

延时器遥控面板正视图
延时器遥控面板后视图

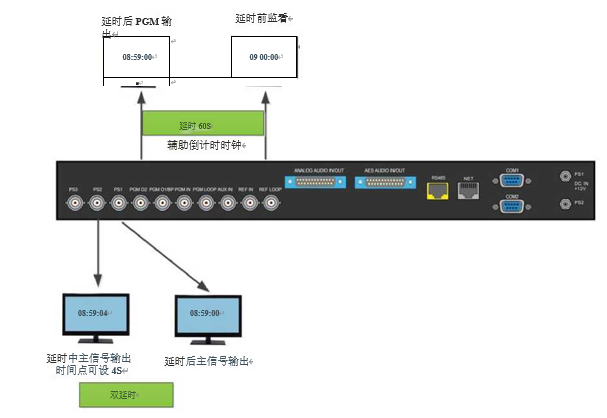

双延时器功能
HVD100 | 高清信号60秒延时；LCD前面板，一路PGM, —路AUX输入，一路同步信号输入； 一路PGM环出；两路PGM信号输出，三路PST输出，一路同步信号环出；掉电 直通Bypass,双冗余电源，可配遥控面板HVD。 |
HVD2120 | 高清信号120秒延时；LCD前面板，一路PGM, —路AUX输入，一路同步信号输 入；一路PGM环出；两路PGM信号输出，三路PST输出，一路同步信号环出； 掉电直通Bypass,双冗余电源，可配遥控面板HVD。 |
HVD2180 | 高清信号180秒延时；LCD前面板，一路PGM, —路AUX输入，一路同步信号输 入；一路PGM环出；两路PGM信号输出，三路PST输出，一路同步信号环出； 掉电直通Bypass,双冗余电源，可配遥控面板HVD。 |
HVD2240 | 高清信号240秒延时；LCD前面板，一路PGM, —路AUX输入，一路同步信号输 入；一路PGM环出；两路PGM信号输出，三路PST输出，一路同步信号环出； 掉电直通Bypass,双冗余电源，可配遥控面板HVD。 |
HVD2480 | 高清信号480秒延时；LCD前面板，一路PGM, —路AUX输入，一路同步信号输 入；一路PGM环出；两路PGM信号输出，三路PST输出，一路同步信号环出； 掉电直通Bypass,双冗余电源，可配遥控面板HVD。 |
