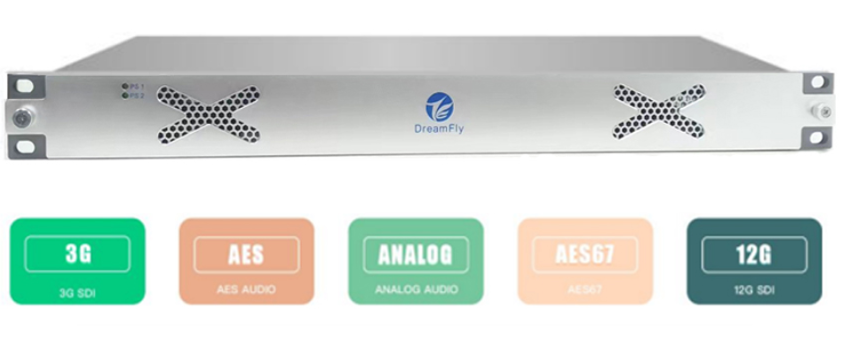

OSD1 字符叠加器

      OSD1字符叠加器是对 HDSD1 信号进行字符叠加处理。

主要特点

  • 输入接口形式: 1xBNC

  • 输入信号格式: HD.SD1

  • 输出接口形式: 4xBNC

  • 输出信号格式: HD.SD1

  • 图像分辨率: 支持 1080p 25 、30 、50 、60fps, 1080i150160fps, 向下兼容标准格式

  • 通信接口: 串行端口或以太网口

  • 汉字字库: BG2312 黑体, 全角 48x48 点阵, 丰角 48x24 点阵

  • 字符色彩: 24 位真彩色

  • 提供控制办件, 可设定叠加字符信息, 单路可设定 6 行共 60 个中英文数字混合字符, 单路 信息即时叠加、擦除、修改

  • 自带日历时钟, 可实时显示日期、时间、断电后时钟能够正常运行

  • 内置时钟恢复电路, 支持断电直通


SD/HD/3G-SDI 信号输入

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:    1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A); 3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz


SD/HD/3G-SDI 信号输出

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   4

信号幅度:    800 mVp.v ± 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G<135pS

反射损耗 : >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动: SD1HD<0.2UI; 3G<0.3UI


以太网

数量：1

类型：10M. 100M 自适应

接口：RJ45

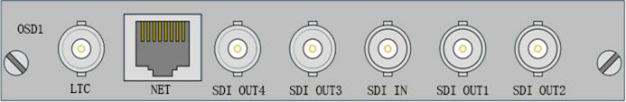

接口定义：





OSD1

字符叠加器

1 路 SD1 信号输入, 4 路 SD1 信号输出, 带均衡,  时钟恢复, 带掉电直通, 支持台标字符叠加。
