HDE16 高标清多功能解嵌帧同步

      HDE16 高标清多功能解嵌帧同步,用于从 1 路高标清数字 sD1 或者 1 路高标清 HDM1信 号中解嵌出 2 路模拟音频或者8 路 AEs 信号, 并输出4 路经过帧同步时基校正的sD1信  号, 同时板卡支持视频交叉变换功能。板卡支持 625i50 、525i60 、720p 、1080i 、1080p等 十余种高标清数字信号。音频输出增益可以通过精密电位器调整。

主要特点

  • 支持 sD1HD13G.sD1 信号输入

  • 支持 CVBs HDM1 信号输入

  • 支持 4 路同步sD1 信号输出

  • 支持视频交叉变换功能

  • 支持两路平衡模拟音频输出

  • 支持 8 路 AEs 数字音频输出

  • 音频增益可调

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


SD1HD13G-SDI 信号输入

信号标准 : sMPTE 259M.C, 292M and 424M

制式: PAL, NTsC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:    1

均衡: sD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A); 3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz



HDM1 信号输输入

制式: PAL, NTsC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p, 50p, 60p;

接口:   HDMI Type A

数量:   1



CVBs 信号输入

信号标准: sMPTE170M, ITU624-2

制式: PAL, NTsC ;

接口:   BNC 75 ohm

数量:   1

信号输入幅度:   1000 mv 士 10%

反射损耗: >40 dB,0.1MHz to 6 MHz


SD1HD13G-SDI 信号输出

信号标准 : sMPTE 259M.C, 292M and 424M

制式: PAL, NTsC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   4

信号幅度:    800 mVp.v 生 10%

上升下降时间: sD< 1100ps; HD<270ps  ; 3G<135ps

反射损耗 : >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动: sD1HD<0.2UI; 3G<0.3UI


数字音频输出

信号标准: AEs 3 - 1992

接口: DB25 female

数量:   8 (16 声道)

输出阻抗:   110 ohm

采样率:   48k


模拟音频输出

接口: DB25 female

数量:   2 声道

输出阻抗:    66ohm

最大输出电平:   24dbu


同步输入

数量:  1

标准:  PAL, NTsC, or Tri-level sync

接口:  BNC

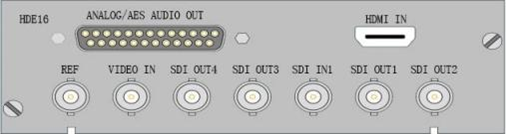

接口定义:



HDE16

高清解嵌, 1 sD1HD13G.sD1 信号输入; 1 CVBs 输入; 1 HDM1 信号输入; 4 路帧同步 sD1HD13G.sD1 信号输出; 2 路模拟音 频输出, 8 AEs 信号输出。
