MV6六画面监视卡支持六路 3G/HD/SD,SD1 信号输入, 系统提供 HDM1*HDSD1双输
出, HDM1 信号输出可达 1920x1080p , HDSD1 信号输出格式最高可到 1080p50/60。
MV6六画面监视卡通过以太网方式进行控制, 方便灵活的设置屏幕监看项目, 如显示 输入分辨率, 安全框等。设备支持多种分辨率输出, 提供视音频信号的检测及报警, 如视频 黑场, 视频静帧和音频超标等。
MV6六画面监视卡广泛的应用于演播室, 视频会议中心, 播出监看机房, 转播车, 多媒 体调度指挥中心等多种应用场合。
主要特点
6 路 SD/HD/HD,SD1 信号输入
HDM1*3G,SD1 双输出。
支持音柱显示以及 UMD 显示。
支持视频静帧, 黑场, 信号丢失检测
支持音频静音, 超标等检测。
任意一路输入图像可放大至满屏。
可自定义编辑通道的边框颜色, 或者取消显示边框。
通过对视频先进的去隔行滤波功能输出高质量的视频图像。
支持模块热插拔
外置冗余适配器电源, 安全可靠
支持实时在线网络监控
数字视频输入:
接口: 1)SD,SD1+ BNC
连接格 式: SD: SMPTE 259M,C ; 270Mb/s
HD: SMPTE 292M; 1.485 , 1.485/1.001Gb/s
反射损耗: >15dB 5MHz 到 1.5GHz 最大线缆长度:
SD : s200M (Belden 8281)
HD: s 100M (Belden 1694A)
SD/HD/3G-SDI 信号输出
信号标准 : SMPTE 259M,C+ 292M and 424M
制式: PAL+ NTSC+ 1080/50i+ 59i+ 60i+ 720/50p+ 59p+ 60p+ 1080/23.98p+ 24p+ 25p+ 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 2
信号幅度: 800 mVp,v ± 10%
上升下降时间: SD< 1100pS ; HD<270pS ; 3G<135pS
反射损耗 : >15 dB+ 5 MHz to 1.5 GHz ; >10 dB+ 1.5 GHz to 3.0 GHz
过冲: <10%
抖动: SD/HD<0.2U1; 3G<0.3U1
HDMI 信号输出
制式: 1080/50i+ 60i+ 1080/50p , 60p;
接口: HDM1 Type A
数量: 1
模块电源功耗: 最大 7W

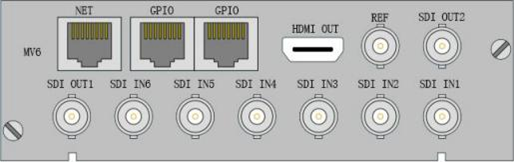

接口定义：
MV6 | 6 路 SD,SD1/HD,SD1 输入, 一路 HDM1 输出, 二路 SD1 输出, 六画面 监看 |
