MV16十六画面监视卡支持六路 3G/HD/SD-SDI 信号输入, 系统提供 HDMI+HDSDI双 输出, HDMI 信号输出可达 1920x1080p , HDSDI 信号输出格式最高可到 1080p50/60。
MV16十六画面监视卡通过以太网方式进行控制, 方便灵活的设置屏幕监看项目, 如显 示输入分辨率, 安全框等。设备支持多种分辨率输出, 提供视音频信号的检测及报警, 如视 频黑场, 视频静帧和音频超标等。
MV16十六画面监视卡广泛的应用于演播室, 视频会议中心, 播出监看机房, 转播车, 多 媒体调度指挥中心等多种应用场合。
主要特点
16 路 SD/HD/HD-SDI 信号输入
HDMI+3G-SDI 双输出。

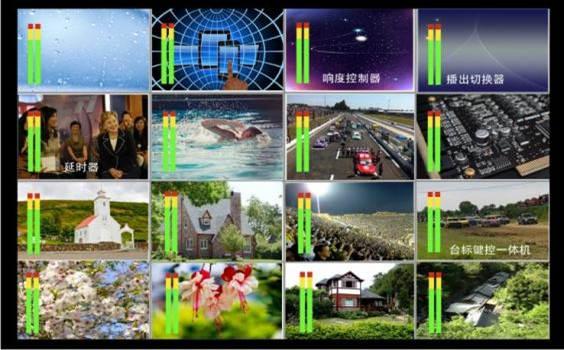

支持音柱显示以及 UMD 显示。
支持视频静帧, 黑场, 信号丢失检测
支持音频静音, 超标等检测。
任意一路输入图像可放大至满屏。
可自定义编辑通道的边框颜色, 或者取消显示边框。
通过对视频先进的去隔行滤波功能输出高质量的视频图像。
支持模块热插拔
外置冗余适配器电源, 安全可靠
支持实时在线网络监控
数字视频输入:
接口: 1*SD-SDI, BNC
连接格 式: SD: SMPTE 259M-C ; 270Mb/s
HD: SMPTE 292M; 1.485 , 1.485/ 1.001Gb/s
反射损耗: > 15dB 5MHz 到 1.5GHz 最大线缆长度:
SD: s200M (BeIden 8281)
HD: s 100M (BeIden 1694A)
SD/HD/3G"SDI 信号输出
信号标准 : SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 2
信号幅度: 800 mVp-v t 10%
上升下降时间: SD< 1100pS ; HD<270pS ; 3G< 135pS
反射损耗 : > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz
过冲: < 10%
抖动: SD/HD<0.2UI; 3G<0.3UI
HDMI 信号输出
制式: 1080/50i, 60i, 1080/50p , 60p;
接口: HDMI Type A
数量: 2
模块电源功耗: 最大 7W

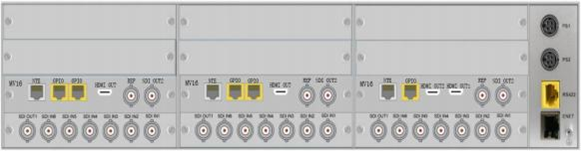

接口定义：
MV16 | 16 路 SD-SDI/HD-SDI 输入, 二路 HDMI 输出, 二路 SDI 输出, 十六 画面监看 |
