TsC13 高标清数字图卡发生器可提供标准测试圆卡、4 幅用户可定义的静止图像和彩 条、多波群等测试信号。TsC13采用 LTC 码将其内部时钟同步到系统的主时钟上, 可和流 行的 GPs 时钟系统方便地配合使用。可以做播出系统待机测试画面以及应急画面使用。
主要特点
支持 sD1HD13G.sD1 信号
具有时钟恢复功能
具有掉电直通功能
内置图卡发生器, 产生彩条, 多波群等测试画面。
内置嵌入音频发生器, 可以产生多种声音频率, 幅度可以调。
可以使用输入信号作为输入动态底图, 显示广告等信息。
内置 WEBserver
外置冗余适配器电源
板卡自带 LED 指示灯, 显示板卡状态信息
SD/HD/3G-SDI 信号输入
信号标准: sMPTE 259M.C, 292M and 424M
制式: PAL, NTsC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 1
均衡: sD :> 400m (BeIedn 1694A); HD :> 150m (BeIedn 1694A);
3G :> 100m (BeIedn 1694A)
反射损耗: > 15 dB, 5 MHz to 1.5 GHz; > 10 dB, 1.5 GHz to 3.0 GHz
SD/HD/3G-SDI 信号输出
信号标准: sMPTE 259M.C, 292M and 424M
制式: PAL, NTsC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 4
信号幅度 ∶ 800 mVp.v 生 10%
上升下降时间: sD<1100ps; HD<270ps ; 3G<135ps
反射损耗: >15 dB, 5 MHz to 1.5 GHz; >10 dB, 1.5 GHz to 3.0 GHz
过冲 : <10%
抖动 : sD1HD<0.2U1; 3G<0.3U1
以太网
数量 : 1
类型 : 10M.100M 自适应
接口 : RJ.45

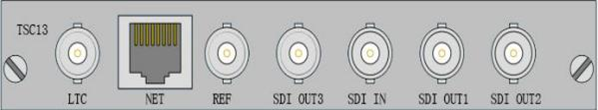

接口定义：
TsC13 | 高标清数字图卡发生器支持 sD1HD13G .sD1 , 一路 BB 输入, 一路 LTC 输 入, 三路 sD1 输出。 |
