ACOB21 同步自动切换器

       ACOB21 同步自动切换器配合两块 板卡, 可以实现主备同步自动切换系统, 保证整个 同步系统的安全性可靠性。ACOB21 可以实现高速切换, 切换时间不超过 50 微秒, 保证系 统同步正确。ACOB21 同时检测主备同步输入, 检测主备同步信号之间是否同步, 当主备同 步信号之间同步时, 再进行高速切换。支持掉电直通。

主要特点

  • 主备同步信号检测

  • 主备同步信号同步相位检测

  • 电子开关切换高速稳定

  • 支持遥控面板控制, 遥控面板 PoE 供电, 网线连接, 无需单独供电

  • 外置冗余适配器电源

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


同步信号输出

信号标准 : sMPTE170M, 1TU624.2

制式: PAL, NTsC;

接口:    BNC 75 ohm

数量:    7

信号输入幅度 ∶    1000 mV - 10%

反射损耗 : >40 dB,0. 1MHz to 6 MHz

微分增益 : <0.5%

微分相位 : < 1%

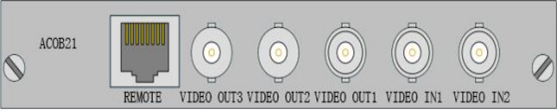

接口定义:



ACoB21

同步信号自动倒换器, 主备   BB 输入, 三路分配输出, 支持遥控 面板
