FOT13 数字高清光发卡

        FOT13数字高清光发卡。支持 SD/HD/3G-SDI 或 ASI 信号光纤传输, 采用 SFP 光模块,  业界通用, 方便维护。LC 光纤接口, 灵活安全。最高支持 80km 光纤传输。支持时钟恢复, 提高光传质量。

主要特点

  • SD/HD/3G-SDI 或 ASI 信号

  • 支持四路分配环出, 方便测试使用。

  • SFP 光模块

  • LC 光纤接口

  • 支持时钟恢复

  • 最高 80KM 距离

  • 快捷开关配置

  • 外置冗余适配器电源

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


SD/HD/3G-SDI 信号输入

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:    1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A); 3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI 光信号输出

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   SFP LC

数量:    1

波长: 1310nm

距离: 10.80km



SD/HD/3G-SDI 信号输出

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   4

信号幅度 ∶   800 mVp.v ± 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G<135pS

反射损耗 : >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动: SD/HD<0.2UI; 3G<0.3UI

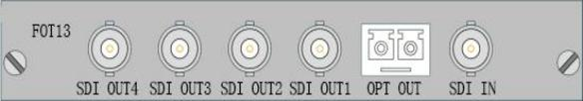

接口定义：



FOT13

高清光发, 支持 SD/HD/3G.SD1 AS1 信号, 带均衡, 支持时钟恢复; 1 路输入, 4 路 SD1 (2 路 AS1)   环出, -路 LC 接口输入, 1310nm, 单模,  60km
