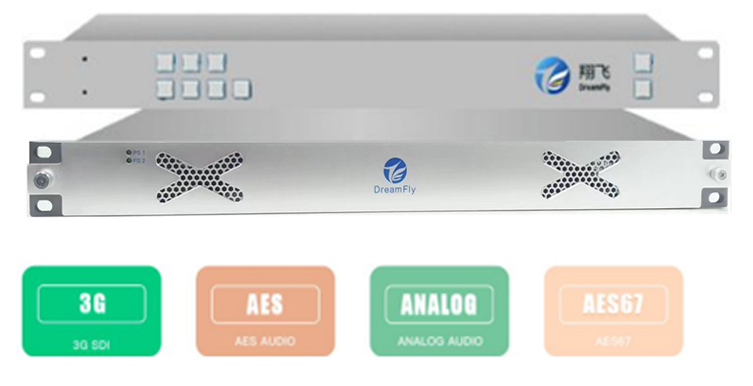

ACO31 SDI 三选一智能应急切换器

       SD1 三选一智能应急切换器ACO31, 适用于演播室, 播出机房主备系统应急切换的解 决方案。该产品强调"智能”切换, 可针对主备辅三路信号, 同时进行信号状态, 黑场状态, 静帧状态检测, 并且根据状态进行手动自动切换, 另外创新的支持第四路信号输入作为应急 信号。该板卡支持净切换, 保证切换时, 无画面跳动, 卡顿等异常状态。该智能应急切换器 可实现远程控制切换、监测状态信息的及时反馈, 同时可选配切换控制面板进行手动切换控制。

主要特点

  • 支持 SD/HD/3G-SD1 信号

  • 支持模拟复合和三电平同步信号

  • 支持净切换

  • 支持三路信号, 黑场, 静帧状态检测

  • 支持第四路应急信号输入

  • 支持实时在线网络监控

  • 支持实时在线参数设置

  • 具有时钟恢复功能

  • 外置冗余适配器电源

  • 遥控面板 p0E 供电, 网线连接, 无需单独供电

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


SD/HD/3G-SDI 信号输入

信号标准: SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:    1

均衡: SD :> 400m (BeIedn 1694A); HD :> 150m (BeIedn 1694A); 3G :> 100m (BeIedn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI 信号输出

信号标准: SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   4

信号幅度:   800 mVp-v t 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G<135pS

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动: SD/HD<0.2UI; 3G<0.3UI


同步输入

数量: 1

标准 : PAL, NTSC, or Tri-IeveI sync

接口: BNC

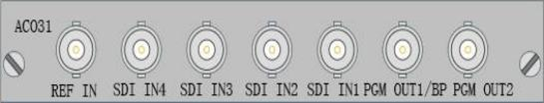

接口定义：





ACO31

SD13 选 1 智能切换, 支持 SD/HD/3G-SD1 信号, 净切, 黑场静帧检 测, 自动切换, 带掉电直通, 三路   SD1 输入, 一路 REF 输入, 两路 SD1 输出, 可配遥控面板。

CHS-CR-CP1

HXT301 配套遥控面板, 控制一块板卡。
