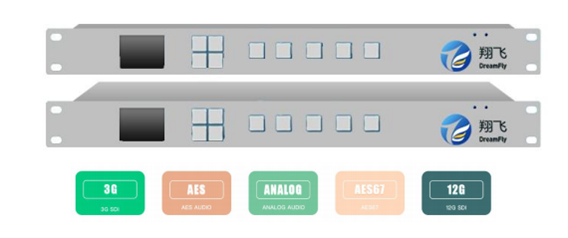

演播室多功能 SD1 三选一应急切换器
ACO131LGK是推出的最新一代高性能一体化智能切换器, 适用于演播室系统。该产品 强调"智能"切换, 可针对主备辅三路信号, 同时进行信号状态, 黑场状态, 静帧状态, 音频状态检测, 并且根据状态进行进行手动自动切换。设备完全兼容处理高标清数字信号, AC O131LGK 应急切换一体化机采用时基切换, 保证任意路输出在切换过程中无静帧, 夹帧, 抖动, 跳动等不正常现象。
ACO131LGK一体化智能切换器还支持键混功能, 两路外键的手动1自动上下键,自带台标发生功能, wEB 上传台标, 使用方便, 充分满足演播室系统实际需求。
主要特点
支持 SD1HD13G.SD1 信号
支持模拟复合和三电平同步信号
支持净切换
支持三路信号, 黑场, 静帧状态检测
2 路 Key 和 Fill 输入, 多个 2321422 控制口, 双槽位
2 个外键通道用于台标机和字幕信号的叠加, 可支持手动或由所投标的播控软件根据节目 单自动控制上键1下键
内置台标发生器, 支持静态台标和动态台标, 可直接完成台标与背景信号的混叠, 支持 锁相于标准时钟和标准同步信号
内置帧同步处理
内置 wEBserver
支持断电直通功能
支持遥控面板、网络、RS422 等多种控制方式
遥控面板 PoE 供电, 网线连接, 无需单独供电
SD/HD/3G-SDI 信号输入 信号标准: SMPTE 259M.C, 292M and 424M 制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p; 接口: BNC 75 ohm 数量: 1 均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);3G :> 100m (Beledn 1694A) 反射损耗: > 15 dB, 5 MHz to 1.5 GHz; > 10 dB, 1.5 GHz to 3.0 GHz
SD/HD/3G-SDI 信号输出 信号标准: SMPTE 259M.C, 292M and 424M 制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p; 接口: BNC 75 ohm 数量: 1 信号幅度 ∶ 800 mVp.v ± 10% 上升下降时间: SD< 1100pS ; HD<270pS ; 3G< 135pS 反射损耗: > 15 dB, 5 MHz to 1.5 GHz; > 10 dB, 1.5 GHz to 3.0 GHz 过冲 : < 10% 抖动 : SD1HD<0.2UI; 3G<0.3UI 同步输入 数量 : 1 标准 : PAL, NTSC, or Tri.level sync 接口 : BNC 类型 : 10.100M 自适应 接口 : RJ.45 GPI/O 数量 : 4 , 入出可配置 接口 : RJ.45 功耗 整机功耗不超过 12w |
接口定义：
ACo 131LGK | 一体化三选一智能应急切换器, 净切, 黑场静帧音频检测, 自动切换, 带 掉电直通, 三路 SD1 输入, 一路 REF 输入, 五路 SD1 输出。支持二路外 键, 支持台标。冗余双电源。可配遥控面。 |
HXT1301.LGK.RP | 遥控面板配合 HXT1301.LGK |
