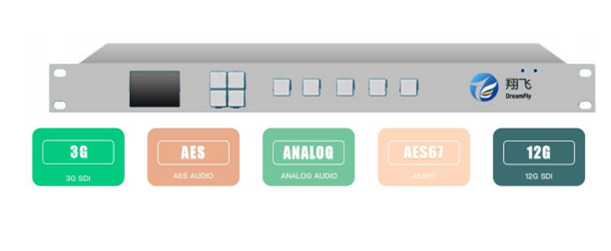

ACO131是针对中小型播出系统推出的最新一代高性能一体化智能切换器, 适用于演 播室, 播出机房主备系统应急切换的解决方案。该产品强调"智能"切换, 可针对主备辅三路
信号, 同时进行信号状态, 黑场状态, 静帧状态, 音频状态检测, 并且根据状态进行进行手 动自动切换。设备完全兼容处理高标清数字信号, ACO131一体化智能切换器采用时基切 换, 保证任意路输出在切换过程中无静帧, 夹帧, 抖动, 跳动等不正常现象。
ACO131一体化智能切换器支持音频处理功能, 支持自动响度控制功能, 保证播出音 频信号稳定可靠, 不同节目播出响度一致。
ACO131一体化智能切换器还支持键混功能, 两路外键的手动1自动上下键(选配) ,自带台标发生功能, WEB 上传台标, 使用方便, 充分满足县市台播出系统实际需求。
主要特点
支持 SD1HD13G-SD1 信号
支持模拟复合和三电平同步信号
支持净切换
支持三路信号, 黑场, 静帧状态检测
音频响度自动调节, 对音频信号动态范围行音频压缩、扩张、限幅控制、噪声门和增益 调整。
支持键混功能, 两路外键的手动1自动上下键
内置台标发生器, 可直接完成台标与背景信号的混叠
内置帧同步处理
内置 WEBserver
支持断电直通功能
支持遥控面板、网络、RS422 等多种控制方式
遥控面板 p0E 供电, 网线连接, 无需单独供电
SD/HD/3G-SDI 信号输入
信号标准: SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 1
均衡: SD :> 400m ( Beledn 1694A); HD :> 150m ( Beledn 1694A);
3G :> 100m ( Beledn 1694A)
反射损耗: > 15 dB, 5 MHz to 1.5 GHz; > 10 dB, 1.5 GHz to 3.0 GHz
SD/HD/3G-SDI 信号输出
信号标准: SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 1
信号幅度 ∶ 800 mVp-v ± 10%
上升下降时间: SD<1100pS ; HD<270pS ; 3G<135pS
反射损耗: >15 dB, 5 MHz to 1.5 GHz; >10 dB, 1.5 GHz to 3.0 GHz
过冲 : <10%
抖动 : SD1HD<0.2UI; 3G<0.3UI
同步输入
数量 : 1
标准 : PAL, NTSC, or Tri-level sync
接口 : BNC
以太网
数量 : 1
类型 : 10-100M 自适应
接口 : RJ-45
GPI/O
数量 : 4 , 入出可配置
接口 : RJ-45
功耗
整机功耗不超过 12W
接口定义：
ACo 131 | 一体化三选一智能切换器, 净切, 黑场静帧音频检测, 自动切换, 带掉电 直通, 三路 SD1 输入, 一路 REF 输入, 三路 SD1 输入, 一路 REF 输入, 五路 SD1 输出。冗余双电源。可配遥控面板。 支持响度 支持键控台标 |
HXT1301-RP | 遥控面板, 控制 HXT1301 |
