VD16 模拟视频分配器

VD16是模拟视频分配器，用于将1路模拟视频，分配放大为6路模拟视频输出。 自适应NTSC/PAL制。可对300米内(Belden 8281)的视频电缆进行连续可调节的电 缆均衡。增益可以实现连续调节。

主要特点:

  • 1路模拟视频输入

  • 6路模拟视频输出

  • PAL/NTSC制自适应

  • 支持增益控制

  • 外置冗余适配器电源，安全可靠

  • 板卡自带LED指示灯，以直观的方式显示出信号状态信息


CVBS信号输入

信号标准：SMPTE170M, ITU624-2

制式：PAL, NTSC;

接口： BNC75ohm

数量：1

信号输入幅度：1000 mV±10%

反射损耗：＞40dB,0.1MHz to6MHz


CVBS信号输出

信号标准：SMPTE170M, ITU624-2

制式：PAL, NTSC;

接口： BNC75ohm

数量：1

信号输入幅度：1000 mV±10%

反射损耗：＞40dB,0.1MHz to6MHz

微分增益：＜0.5%

微分相位：＜1%

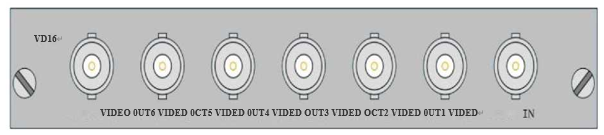

接口定义:




VD16                                  模拟视分1分6,带均衡
