HD12 高标清数字解嵌卡

        HD12 高标清数字解嵌卡, 用于从 1 路高标清数字信号中解嵌出 2 路模拟音频, 并输 出 2 路时钟恢复后的高标清数字信号。板卡支持 625i50 、525i60 、720p 、1080i 、1080p 等十余种高标清数字信号。音频输出增益可以通过精密电位器调整。

主要特点

  • 支持 SD/HD/3G.SD1 信号

  • 支持两路时钟恢复信号环出

  • 支持两路平衡模拟音频输出

  • 音频增益可调

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息






SDlHDl3G-SDI 信号输入

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:    1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A); 3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz



SDlHDl3G-SDI 信号输出

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p; 接口:   BNC 75 ohm

数量:   2

信号幅度:    800 mVp.v ± 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G< 135pS

反射损耗 : >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动: SD/HD<0.2UI ; 3G<0.3UI


模拟音频输出

接口: DB9 female

数量:   2 声道

输出阻抗:    66ohm

最大输出电平:   24dbu


接口定义:

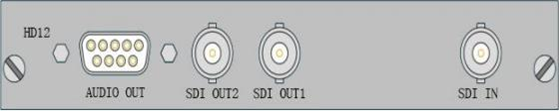

HD12

高清解嵌, 1 路 SD/HD/3G.SD1 信号输入;2 路 SD/HD/3G.SD1 信号环出; 2 路模拟音频输出。
