HE12 高清嵌入, 用于将 2 路模拟音频嵌入至高清数字信号中, 并输出2 路时钟恢复后 的高标清数字信号。板卡支持 625i50 、525i60 、720p 、1080i 、1080p 等十余种高标清数字 信号。音频输入增益可以通过精密电位器调整。
主要特点
支持 SD1HD13G.SD1 信号, 自适应
插板式结构, 支持热插拔
支持两路时钟恢复信号输出
支持两路平衡模拟音频输入
加嵌音频增益可调
外置冗余适配器电源, 安全可靠
设置参数具有掉电记忆功能
板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息
SD/HD/3G-SDI 信号输入
信号标准：SMPTE 259M-C, 292M and 424M
制式:PAL,NTSC,1080/50i,59i,60i,720/50p,59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量：1
均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);3G>100m(Beledn 1694A)
反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz
SD/HD/3G-SDI 信号输出
信号标准：SMPTE 259M-C, 292M and 424M
制式:PAL,NTSC,1080/50i,59i,60i,720/50p,59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 2
信号幅度: 800 mVp-v ± 10%
上升下降时间:SD<1100pS; HD<270pS ; 3G<135pS
反射损耗:>15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz
过冲:10%:
抖动: SD/HD<0.2UI ; 3G<0.3UI
模拟音频输入
接口: DB25 female
输入阻抗: >20K ohm
最大输入电:平>:24dbu

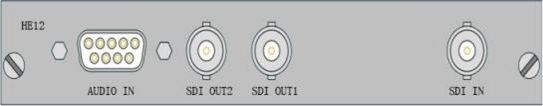

接口定义：
HE12 | 高清嵌入, 1 路 SD1HD13G.SD1 信号, 2 路模拟音频输入;2 路 SD1HD13G.SD1 信号输出; 带时钟恢复输出 |
