FS14 高标清数字帧同步卡

        FS14 高标清数字帧同步卡, 用于将 1 路 SD1HD13G-SD1 信号均衡放大、时钟恢复处理后, 进行帧同 步处理, 并且输出 4 路 SD1HD13G-SD1 信号。板卡支持 625i50 、525i60 、720p 、1080i 、1080p 等十余种 高标清数字信号。同步信号支持模拟复合和三电平同步信号。该板卡支配合专用网卡可以实现远程监控板 卡的状态和进行参数设置。

 主要特点

  • 支持 SD1HD13G-SD1 信号, 自适应

  • 支持模拟复合和三电平同步信号

  • 支持实时在线网络监控

  • 支持实时在线参数设置

  • 水位和垂直相位可调

  • 具有时钟恢复功能

  • 设置参数具有掉电记忆功能

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


SD/HD/3G-SDI 信号输入

信号标准: SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:    BNC 75 ohm

数量 :(1

均衡:SD:> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);3G:>100m(Beledn 169A)

反射损耗：>15 dB, 5MHz to 1.5GHz; >10dB, 1.5GHz to 3.0 GHz


SD/HD/3G-SDI 信号输出

信号标准: SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:    BNC 75 ohm

数量 :4

信号幅度：800mVp-v±10%

上升下降时间：SD<1100pS; HD<270pS; 3G<135pS


反射损耗：>15 dB, 5MHz to 1.5GHz; >10dB, 1.5GHz to 3.0 GHz

过冲：《10%

抖动：SD/HD<0.2UI; 3G<0.3UI



同步输入

数量：1

标准：PAL,NTSC,or Tri-level sync

接口：BNC





694A); HD :> 150m (Beledn 1694A);

1694A); HD :> 150m (Beledn 1694A);

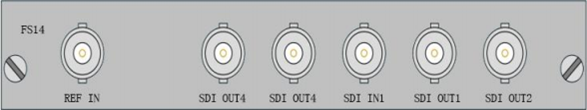

接口定义：



FS14

帧同步, 1 路 SD1HD-SD1   信号输入; 4 路   SD1HD-SD1 信号输出, 带时钟恢复; 一路 REF 输入, 支持 BB 和三电平同步信号
