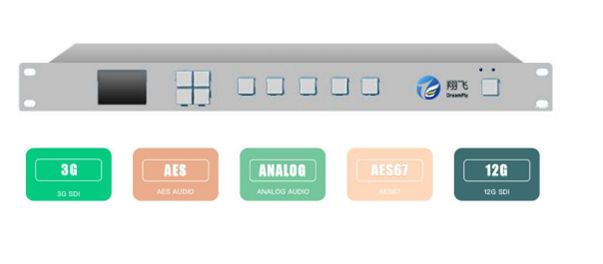

X2020 两路多格式转换器是推出的高性能信号转换器。设备可以支持经常使用的输入输出的接口和格式的转换。通用视频接口 SD1 , HDM1 , CVBS , SFP 光信号等, 通用的模拟音频、数字音频等, 充分满足演播室室内外应用环境中对外来信号的帧同步的需求。
X2020 支持高性能高质量的去隔行转换, 支持快速运动图像检测, 以及运动图像边界保持; 去隔行转换拥有优秀的电影信号检测, 并对电影图像并且算法优化。3D 图像降噪模式, 针对低质量, 受干扰的外来信号, 提升画面质量, 满足系统对信号质量的需求。
X2020 内键 WEB-server, 可以通过网页快速的修改图像参数, 可以将输入图像的局 部放大至全屏幕。可以进行色度, 亮度, 阿尔法色彩校正, 降噪等处理。双电源供电, 保证 系统可靠性、安全性。
主要特点
广播级数字图像转换器
内置双路信号帧同步1时基功能, 具有内、外同步锁相, 且提供外同步锁相水平、垂直相 位的精确调整功能;
有高质量的去隔行图像处理, 提供抗闪烁、防抖动功能, 可手动调整滤波 filter 的级数;
同时处理双路信号, 支持加嵌、解嵌功能;
视频输出支持 AFD 标准画幅变换方式 3D 图像降噪模式
支持 8 路平衡模拟音频以及 8 路 AES 音频输入, 可以自由组合输出音频信号。
支持 8 路平衡模拟音频以及 8 路 AES 音频输出, 可以独立配置输出音频信号。
支持两路 HDM1 输入。自动侦测输入设备的分辨率和刷新率, 支持通用的电脑信号自适 应检测, 最高可支持到 1920*1080 60P;
支持两路 HDM1 输出。最高可支持到 1920*1080 60P;
支持两路 SFP-SD1 信号输入输出 (选配) 。最高可支持到 1920*1080 60P;
支持四路 SD1HD13G-SD1 信号输入输出, 最高可支持到 1920*1080 60P;
支持 SD1 信号掉电直通功能, 有效保护广播级应用场景;
支持四路 CVBS 信号输入输出。
可对输出视频的对比度、亮度、色饱和度、锐度等视频参数作逐级调整;
可对输入视频进行自定义剪切, 局部放大等功能, 方便外来信号处理;
内置音频异步采样率转换, 平滑处理不同步音频信号, 处理非标准采样率。
内置 WEBserver
外置冗余适配器电源, 安全可靠
SD/HD/3G-SDI 信号输入
信号标准 : SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 4
均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);
3G :> 100m (Beledn 1694A)
反射损耗: > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz
SD/HD/3G-SDI 信号输出
信号标准 : SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 4
信号幅度: 800 mVp-v - 10%
上升下降时间: SD< 1100pS ; HD<270pS ; 3G< 135pS
反射损耗 : > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz
过冲: < 10%
抖动: SD1HD<0.2U1; 3G<0.3U1
SD/HD/3G-SDI 信号输入
信号标准 : SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: SFP LC
数量: 2
波长: 1310nm
距离: 10-80km
SD/HD/3G·SDI 光信号输出
信号标准 : SMPTE 259M-C, 292M and 424M
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: SFP LC
数量: 2
波长: 1310nm
距离:10-80km
CVBS 信号输入
信号标准 : SMPTE170M, 1TU624-2 制式: PAL, NTSC;
接口: BNC 75 ohm
数量: 4
信号输入幅度: 1000 mV - 10%
反射损耗 : >40 dB,0. 1MHz to 6 MHz
CVBS 信号输出
信号标准 : SMPTE170M, 1TU624-2
制式: PAL, NTSC;
接口: BNC 75 ohm
数量: 4
信号输入幅度: 1000 mV - 10%
反射损耗 : >40 dB,0. 1MHz to 6 MHz
CVBS 信号输出
信号标准 : SMPTE170M, 1TU624-2
制式: PAL, NTSC;
接口: BNC 75 ohm
数量: 4
信号输入幅度: 1000 mV - 10%
反射损耗 : >40 dB,0. 1MHz to 6 MHz
微分增益 : <0.5%
微分相位 : < 1%
模拟音频输入
接口: DB25 female
数量: 8 声道
输入阻抗: >20K ohm
最大输入电平: 24dbu
模拟音频输出
接口: DB25 female
数量: 8 声道
输出阻抗: 66ohm
最大输出电平: 24dbu
数字音频输入
信号标准 : AES 3 - 1992
接口: DB25 female
数量: 4 (8 声道)
输入阻抗: 110 ohm
采样率: 48k
数字音频输出
信号标准 : AES 3 - 1992
接口: DB25 female
数量: 4 (8 声道)
输出阻抗: 110 ohm
采样率: 48k
HDMI 信号输输入
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: HDM1 Type A 数量: 2
HDMI 信号输输出
制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;
接口: HDM1 Type A
数量: 2
同步输入
数量：1
标准：PAL, NTSC, or Tri-level sync
接口：BNC
以太网
数量：1
类型：10-100M自适应
接口: RJ-45
LTC 输入
数量: 1
标准: SMPTE 12M- 1995 , SMPTE 309M
GPI/O
数量：4，入出可配置
接口:RJ-45
功耗
整机功耗不超12W
Hz ; > 10 dB, 1.5 GHz
接口定义：
X2020 | 两路高清信号格式转换器, 支持 SD1 , HDM1 , CVBS , oPT-SD1 |
