DDT11 高清下变换解嵌

        高清下变换解嵌DDT11, 用于将 1 路高清信号进行下变换为标清信号, 并输出 2 路时钟 恢复后的 sD1 信号及 2 路模拟视频信号和 2 路平衡模拟音频信号。

       模拟音频增益可以通过精密电位器调整。可以通过拨码开关配置输出视频的模式, 支持扩展, 信箱, 剪裁模式。

主要特点

  • 输入支持 sD1HD13G.sD1 信号

  • 输出支持两路时钟恢复后sD1 信号

  • 支持两路平衡模拟音频输出

  • 通过拨码开关配置输出视频的模式, 支持扩展, 信箱, 剪裁模式

  • 音频增益可调

  • 输出视频模式可调

  • 各种设置参数具有掉电记忆功能

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息



SD/HD/3G-SDI信号输入

信号标准 : sMPTE 259M.C, 292M and 424M

制式: PAL, NTsC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口: BNC 75 ohm

数量: 1

均衡: sD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);3G :> 100m (Beledn 1694A)

反射损耗: > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz



SD/HD-SDI 信号输出

信号标准 : sMPTE 259M.C, 292M

制式: PAL, NTsC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p;

接口: BNC 75 ohm

数量: 2

信号幅度 ∶ 800 mV ± 10%

上升下降时间: sD< 1100ps; HD<270ps

反射损耗 : > 15 dB, 5 MHz to 1.5 GHz 过冲: < 10%

抖动: sD1HD<0.2U1



CVBS 信号输出

信号标准 : sMPTE170M, 1TU624.2

制式: PAL, NTsC;

接口: BNC 75 ohm

数量: 1

信号输入幅度 ∶1000 mV ± 10%

反射损耗 : >40 dB,0. 1MHz to 6 MHz

微分增益 : <0.5%

微分相位 : < 1%



模拟音频输出

接口: DB9 female

数量: 2  声道

输出阻抗 ∶ 66ohm

最大输出电平 ∶24dbu

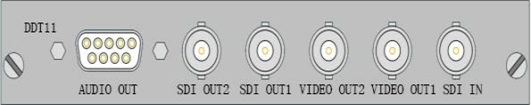

接口定义：



DDT11

高清下变换解嵌复合视音频; 1 路 sD1HD13G.sD1 信号输入; 2 路模拟视 频出, 2 路模拟音频信号输出, 2 路sD1 输出
