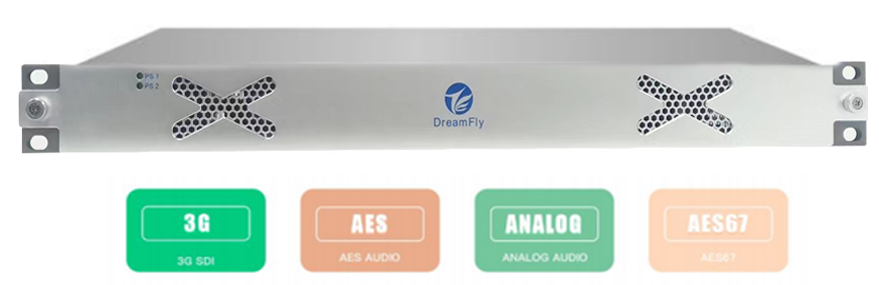

复合式音频嵌入上变换EUT11, 用于将 1 路标清数字信号或者一路标清模拟视频信号进 行上变换为高清信号, 输出 2 路时钟恢复后的 sD1 信号, 支持两路模拟音频嵌入。模拟音频 增益可以通过精密电位器调整。可以通过拨码开关配置输出视频的模式, 支持扩展, 信箱 , 剪裁模式。
主要特点
输出支持 sD/HD/3G.sD1 信号
输出支持时钟恢复
支持两路模拟音频加嵌功能
音频增益可调
具有帧同步功能, 输出信号相位可与输入的外基准锁定
支持输入信号自适应, 输出视频信号格式可设置
外置冗余适配器电源, 安全可靠
配置参数具有掉电记忆功能
板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息
SD1HD13G-SDI 信号输入
信号标准 : sMPTE 259M.C, 292M and 424M
制式: PAL, NTsC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p , 50p , 60p;
接口: BNC 75 ohm
数量: 1
均衡: sD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A); 3G :> 100m (Beledn 1694A)
反射损耗: > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0GHZ
SD1HD-SDI 信号输出
信号标准 : sMPTE 259M.C, 292M
制式: PAL, NTsC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p;
接口: BNC 75 ohm
数量: 2
信号幅度: 800 mV ±10%
上升下降时间: sD< 1100ps; HD<270ps
反射损耗 : > 15 dB, 5 MHz to 1.5 GHz
过冲: < 10%
抖动: sD/HD<0.2U1
CVBS 信号输入
信号标准 : sMPTE170M, 1TU624.2
制式: PAL, NTsC;
接口: BNC 75 ohm
数量: 1
信号输入幅度: 1000 mV ± 10%
反射损耗 : >40 dB,0. 1MHz to 6 MHz
模拟音频输入
接口: DB9 female
数量: 2 声道
输入阻抗: >20K ohm
最大输入电平: 24dbu
接口定义：
EUT11 | 复合视音频上变换; 1 路模拟视频输入, 1 路 sD.sD1 输入, 2 路模 拟音频输入; 2 路 HD.sD1 输出, 帧同步, 1 路 REF 输入 |
