HRDA16 高标清数字视频分配器

       HRDA16高标清数字视频分配器适用于 SD1HD13G-SD1 或 AS1 信号分配。板卡自带LE D 指示灯, 以直观的方式显示输入信号状态, 信号格式, 板卡工作状态等信息。该分配器 对输入信号进行均衡放大和时钟恢复处理后, 输出 6 路信号, 具有掉电直通功能。

主要特点

  • 支持 SD1HD13G-SD1 信号

  • 支持 AS1 信号

  • 具有时钟恢复功能

  • 具有掉电直通功能

  • 支持 HD1SD-SD1 和 DVB-AS1 流等多种信号

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息




SD/HD/3G-SDI 信号输入

信号标准: SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:    BNC 75 ohm

数量:    1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

反射损耗: > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI 信号输出

信号标准: SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p; 接口:    BNC 75 ohm

数量:    6

信号幅度:    800 mVp-v t 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G< 135pS

反射损耗: > 15 dB, 5 MHz to 1.5 GHz ; > 10 dB, 1.5 GHz to 3.0 GHz

过冲: < 10%

抖动: SD1HD<0.2U1; 3G<0.3U1

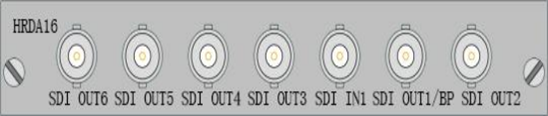

接口定义：



HRDA16

高清视分, 支持 SD1HD13G , 1 分 6 带均衡, 时钟恢复,   带掉电直通
