FDA15 光发分配器

       FDA15数字高清光发分配器。支持 SD1HD13G.SD1 或 AS1 信号光纤传输, 采用 SFP 光模  块, 业界通用, 方便维护。LC 光纤接口, 灵活安全。最高支持 80km 光纤传输。支持时钟 恢复, 提高光传质量。

主要特点

  • SD1HD13G.SD1 或 AS1 信号

  • 支持四路分配环出, 方便测试使用

  • SFP 光模块

  • LC 光纤接口

  • 支持时钟恢复

  • 最高 80KM 距离

  • 快捷开关配置

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 显示板卡状态信息



SD/HD/3G-SDI 信号输入

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:    1

均衡: SD :> 400m (BeIedn 1694A); HD :> 150m (BeIedn 1694A);

3G :> 100m (BeIedn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz



SD/HD/3G-SDI  光信号输出

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:   SFP LC

数量:    1

波长: 1310nm

距离: 10.80km



SD/HD/3G-SDI 信号输出

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:   4

信号幅度:    800 mVp.v ± 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G<135pS

反射损耗 : >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动: SD1HD<0.2U1; 3G<0.3U1

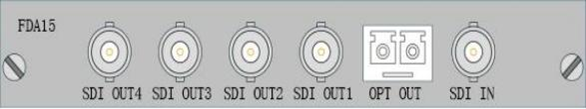

接口定义：



FDA15

光发分配器, 高清光发板, 1 路 SD11AS1 输入, 4 路 SD1 (2 路 AS1) 环出, 一路 LC 接口, 1310m , 60km
