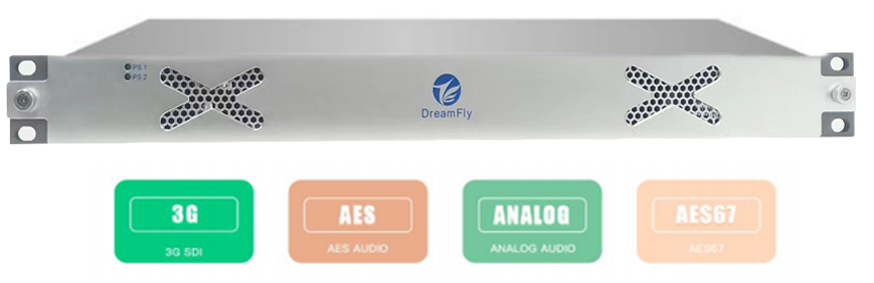

HRDA14 高标清数字视频分配器台标版

       HRDA14 高标清数字视频分配器适用于 SD1HD13G.SD1 分配。板卡自带 LED 指示灯 , 以直观的方式显示输入信号状态, 信号格式, 板卡工作状态等信息。该分配器对输入信号 进行均衡放大和时钟恢复处理后, 输出 4 路信号, 具有掉电直通功能。

HRDA14 支持固定台标叠加, 针对于高标清同播系统中, 满足高清播出信号叠加固 定字符的要求。

 主要特点

  • 支持 SD1HD13G.SD1 信号

  • 具有时钟恢复功能

  • 具有掉电直通功能

  • 内置台标发生器, 可直接完成台标信号的叠加

  • 内置 Webserver , 通过内置 Webserver 上传台示图片文件, 设置台标、时钟和图片显示 参数

  • 外置冗余适配器电源, 安全可靠

  • 板卡自带 LED 指示灯, 以直观的方式显示出信号状态信息


D/HD/3G-SDI 信号输入

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p;

接口:   BNC 75 ohm

数量:    1

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz


SD/HD/3G-SDI 信号输出

信号标准 : SMPTE 259M.C, 292M and 424M

制式: PAL, NTSC, 1080150i, 59i, 60i, 720150p, 59p, 60p, 1080123.98p, 24p, 25p, 30p , 50p , 60p; 接口:   BNC 75 ohm数量:   4

信号幅度 ∶   800 mVp.v - 10%

上升下降时间: SD< 1100pS ; HD<270pS  ; 3G<135pS

反射损耗 : >15 dB, 5 MHz to 1.5 GHz ; >10 dB, 1.5 GHz to 3.0 GHz

过冲: <10%

抖动: SD1HD<0.2U1; 3G<0.3U1


以太网

数量：1

类型：10M.100M自适应

接口：RJ


10M. 100M 自适

10M. 100M 自适应



接口定义：







HRDA14

高清视分

1 路 SD1 信号输入, 4 路 SD1 信号输出, 带均衡,   时钟恢复, 带掉电直通, 支持台标字符叠加。
