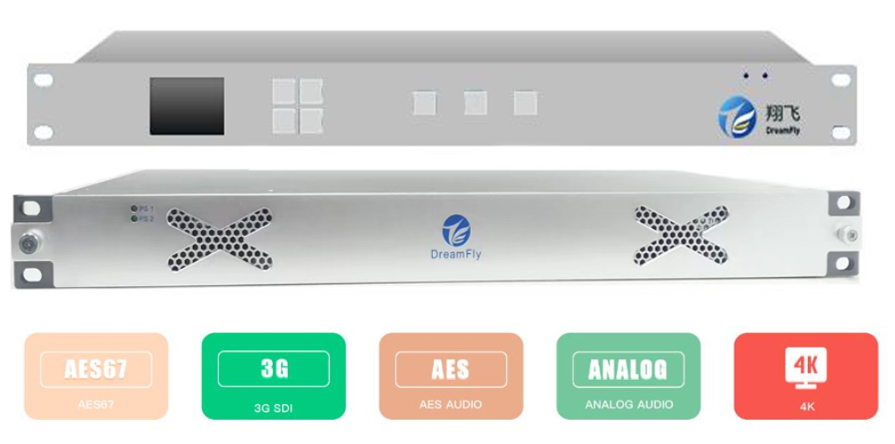

DALC 响度控制器

       DALC响度控制器可以对高清数字信号中的嵌入音频按照预设响度值做自动响度运算处 理。利用最新数字信号处理技术，按照ITU-RBS1700标准对音频信号进行实时响度计算， 并对音频的响度进行音频压缩、扩张、限幅控制、噪声门和增益调整。从而保证播出响度 固定。可以通过遥控面板的LCD液晶显示窗口和按键完成对模块的功能性操作。此模块广 泛应用于电视播出.

主要特点：

  • 插板式模块化设计

  • 外置冗余适配器电源，安全可靠

  • 主路信号具有断电直通和旁路环通功能(BYPASS)

  • 自动或手动音频电平调节功能，可切换控制模式

  • 单路嵌入SDI输入，两路SDI输出

  • 基于国际标准ITU-R BS1700, EBU R128响度算法对音频信号响度特征进行提取

  • 对音频信号动态范围行音频压缩、扩张、限幅控制、噪声门和自动增益调整

  • 可通过控制面板控制，实现音频信号监看(PPM值)

  • 遥控面板POE供电，网线连接，无需单独供电

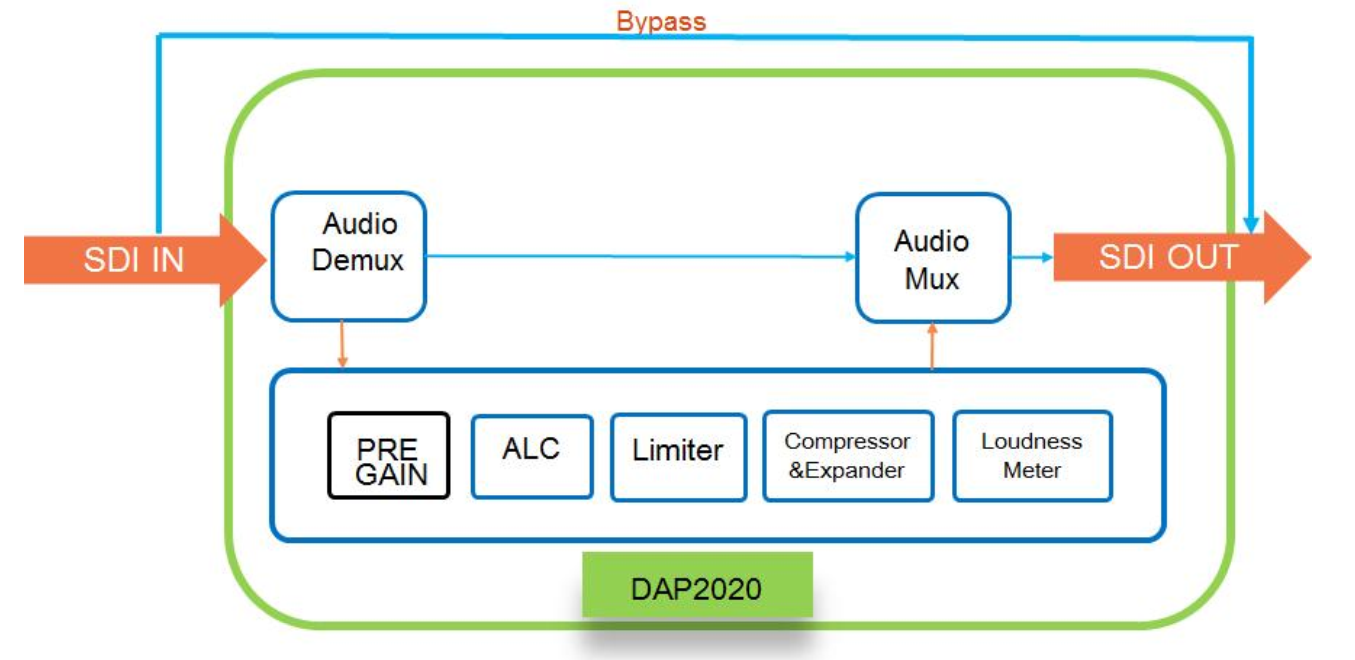

信号流程图：

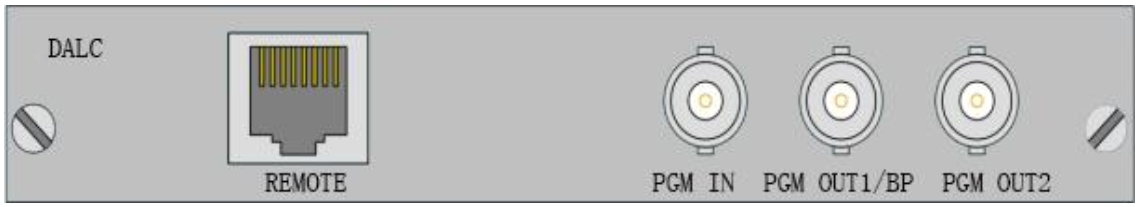

接口定义



SD/HD/3G-SDI信号输入

信号标准：SMPTE 259M-C, 292M and 424M

制式：1080/50i,1080/59.94i,1080/60i,720/50p,720/59.94p,720/60p,1080/23.98p,1080/24p,1080/50p,1080/59.94p

接口： BNC75ohm

数堇：1

均衡： SD> 400m (Beledn 1694A); HD> 150m (Beledn 1694A); 3G> 100m (Beledn 1694A)

反射损耗： >15dB,5MHzto 1.5 GHz； >10dB, 1.5GHzto 3.0 GHz

SD/HD/3G-SDI信号输出

信号幅度：800 mVp-v 士 10%

上升下降时间：SD<1100pS； HD<270Ps ； 3G<135Ps

反射损耗：>15dB, 5 MHzto1.5GHz； >10dB, 1.5 GHz to 3.0 GHz

过冲：<10%

抖动：SD/HD<0.2UI； 3G<0.3UI



DALC

单路SDI输入，两路SDI输出，带掉电直通，一路RS422,接遥控面板

DAP-RP

DAP202配套面板
